Хотите расширить свои знания о клапанах с плавкими вставками? Вот подходящее место, в этом посте вы найдете все, что вам нужно знать о плавких предохранительных клапанах, о том, что такое плавкая вставка и какова ее цель. как они работают, где они работают. Прежде чем учиться, вы можете просмотреть часть фотографий нашего проекта, как показано ниже.
Основная функция клапанов с плавкими вставками:
Предохранительные запорные клапаны с плавкими вставками предназначены для автоматического отключения горючих газов или жидкостей, растворителей, спирта, токсичных жидкостей или любых других потенциально опасных сред, когда температура окружающей среды достигает заданного значения. В случае пожара предохранитель автоматического термоотключателя автоматически отключится, когда он достигнет заданного значения, а затем приведет в действие привод клапана, чтобы закрыть клапан (FC/NO) или открыть клапан (FO). /НК).
Клапан с плавкой вставкой имеет различные температурные настройки, которые можно свободно выбирать в соответствии с реальной ситуацией в проекте. Как правило, заданная температура шарового клапана с предохранителем должна быть выше температуры окружающей среды на 30°C. Это идеальный выбор для системы импорта и экспорта легковоспламеняющихся резервуаров. Кроме того, предохранительный клапан можно использовать повторно, просто заменив сломанный предохранитель онлайн во время использования, тем самым снижая стоимость использования.
Масляный запорный клапан с плавкой вставкой — это защитное устройство, предназначенное для предотвращения пожаров, возникающих в результате разливов масла в промышленных или коммерческих целях. Он оснащен термочувствительной плавкой вставкой, которая плавится при возникновении пожара, закрывая клапан и перекрывая подачу масла к источнику огня.
Этот клапан может быть установлен в широком диапазоне применений, включая генераторы, котлы, трансформаторы и т. д. Он изготовлен из прочных материалов, способных противостоять суровым и экстремальным условиям, обеспечивая длительную работу и надежность.
Масляный запорный клапан с плавким звеном прост в установке, обслуживании и эксплуатации, что делает его идеальным решением для тех, кто стремится улучшить свои меры безопасности и снизить риск возникновения пожара. Он также доступен в различных размерах и конфигурациях для удовлетворения конкретных потребностей и требований различных приложений.
Клапан с плавкой вставкой, также называемый пожарным предохранительным клапаном, высокотемпературным плавким клапаном, аварийным запорным клапаном, предохранительным запорным клапаном, предохранительными запорными клапанами с плавкой вставкой, пожаробезопасный шаровой кран с автоматическим термозапорным устройством, пожаробезопасным шаровым краном с автоматическим устройство термического отключения, поворотные поворотные затворы пожаробезопасные с автоматическим термозапорным устройством, термоэлектрические запорные клапаны.

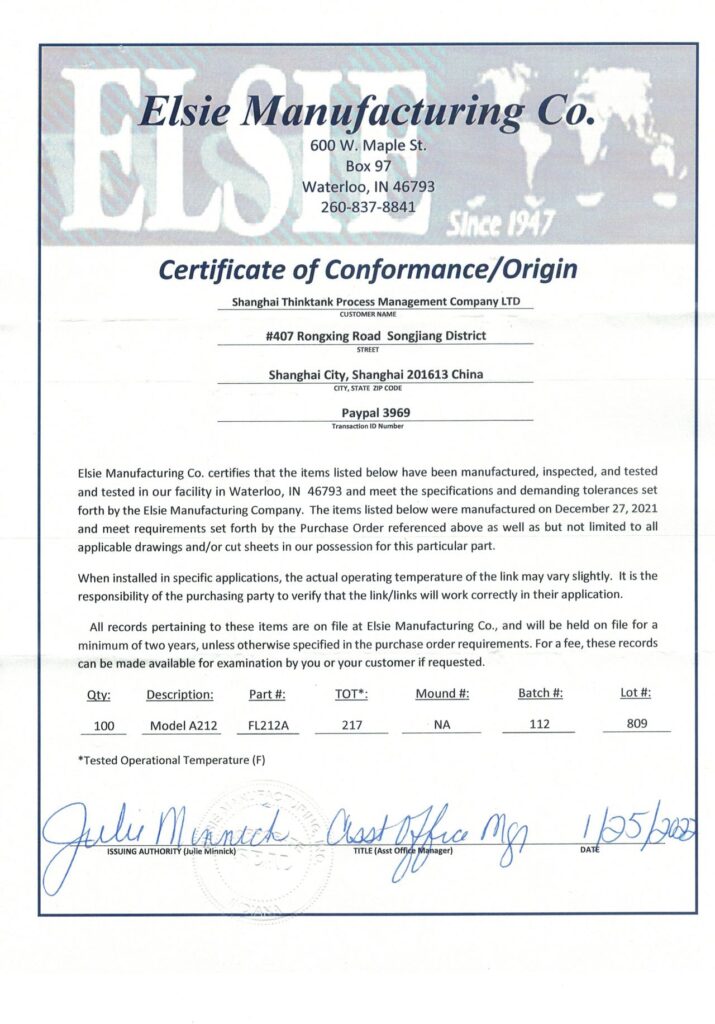

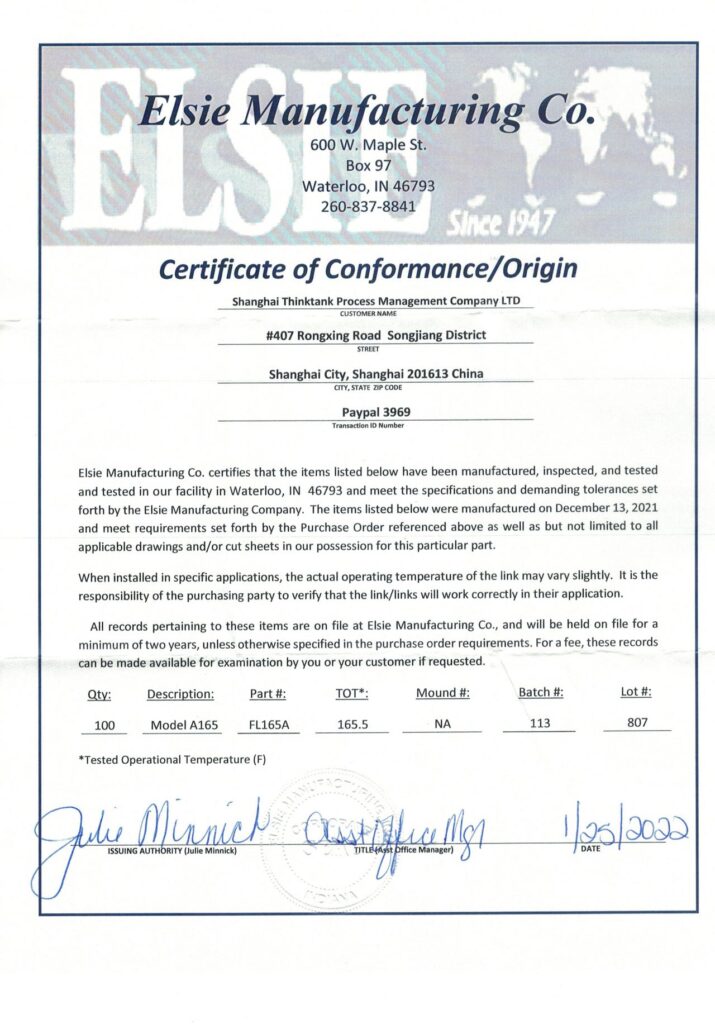

Сертификаты плавких вставок из США, которые мы импортировали у компании Elsie Manufacturing Company.
Случай 1: Аварийный запорный клапан используется в условиях метанола
Аварийный запорный клапан метанола представляет собой механическое защитное устройство с автоматическим сбросом, в котором используется микросхема из плавленого сплава для блокировки усилия пружины. Когда температура окружающей среды достигает 100°C, сплав растворяется, а сила пружины увеличивается, заставляя золотник быстро закрываться. Широко используется в резервуарах для хранения горючих газов/жидкостей и механическом оборудовании, таких как автозаправочные станции, нефтебазы, резервуары для хранения природного газа, сжиженного газа, угольного газа, метанола, толуола, биогаза, жидкого аммиака, аммиака и объектов противопожарной защиты.
Модель клапана: FSV
Размер: Ду15~Ду100
Тип структуры: Нормально открытый
Материал корпуса: A216Gr WCB, CF8/304, CF8M/316.
Номинальное давление: PN1.6MPa, PN2.5MPa, PN4.0MPa
Подходящая температура: -50/+80 ℃
Область применения: газ, нефть, метанол, толуол, сжиженный газ.
Особенности продукта: огнестойкий и антистатический.
Случай 2: Клапан с плавкой вставкой для системы противопожарной защиты
Модель клапана: FSV
Размер: Ду15~Ду200
Структура: Нормально открытый/FC
Материал корпуса: углеродистая сталь, нержавеющая сталь, латунь, алюминиевый сплав.
Номинальное давление: PN1.0MPa ~ PN10.0MPa
Применимая температура: -30/+120℃, -50/+120℃.
Область применения: нефтебаза, АЗС, оборудование резервуаров для хранения.
Характеристики продукта: огнестойкий и антистатический, при температуре окружающей среды ≥75±5℃ клапан автоматически отключается и отключается.
Пожарный предохранительный клапан с плавким предохранителем - пожарный шаровой кран с автоматическим устройством термического отключения (термозапорными клапанами), также известный как пожарный запорный клапан, пожарный предохранительный клапан, высокотемпературный предохранительный клапан, без источника питания или источника воздуха. . Это своего рода противопожарная защита, устройство предназначено для автоматического закрытия клапана в случае возникновения высокой температуры или возгорания. Изделие оснащено высококачественными шаровыми кранами, имеющими сертификат пожарной безопасности API 607.
Случай 3: Клапан с плавкой перемычкой для заправочной станции
Установка клапана с плавкой вставкой (концы NPT) для заправочной станции
Шаг 1. Зажмите впускной конец части клапана и затяните его на впускной трубе.
Шаг 2. При помощи U-образных болтов или болтов 3-М10 прикрепите аварийный запорный клапан к основанию.
Шаг 3. Подсоедините выпускной конец клапана к трубопроводу цистерны: с помощью гаечного ключа зажмите восьмиугольную поверхность выпускного конца клапана, чтобы удерживать его, в противном случае срезное кольцо сломается. Используйте другой гаечный ключ, чтобы затянуть подключаемую трубу цистерны.
Примечание. Не наматывайте на резьбу ленту из ПТФЭ, а нанесите на головку трубы небольшое количество бензостойкого резьбового герметика. Во избежание завинчивания корпуса клапана не перетягивайте его при затяжке. Рекомендуемый крутящий момент составляет 180 Нм. (Рекомендуемый момент затяжки контрольной резьбы составляет 52 Н·м)
Аварийный запорный клапан крепежное устройство должно выдерживать крутящий момент более 900 Н·м, приложенный к каждому клапану, срезное кольцо должно находиться на одном уровне с поверхностью соединительного основания, а разница по высоте между верхней и нижней сторонами не должна быть больше чем 13 мм. Клапан с плавкой вставкой является необходимой частью машины, пользователь должен сконструировать его в соответствии с чертежом фундамента, предоставленным заводом главного двигателя танкера погружного насоса, и строго контролировать соответствующие размеры.
Сертификат ATEX и PED на клапан с плавкой вставкой
Утилизация клапана с плавкой вставкой после пожара или повреждения:
Клапан поврежден или закрыт из-за пожара или вибрации. Проверьте, находится ли корпус клапана в хорошем состоянии. Даже если он слегка поврежден, немедленно замените его. В любом случае, прежде чем клапан снова будет введен в эксплуатацию, необходимо заменить всю верхнюю часть соединения и верхнее уплотнительное кольцо, а клапан необходимо повторно протестировать.
Способ замены верхнего устройства:
- Выключите топливораздаточную колонку и питание насоса.
- Вручную закройте клапан и слейте систему.
- Отверните 3 болта и снимите трубку с верхней части клапана.
- Удалить поврежденную верхнюю часть
- Снимите старую пломбу
- Установите новый уплотнитель и новое верхнее устройство.
- Установите 3 болта и затяните верхнее устройство.
- Затем установите трубы и аксессуары.
- Включите цистерну и подайте питание, чтобы проверить, нет ли утечки в системе.
Случай 4: Клапаны с плавкими вставками на резервуарах
Наша команда клапан плавкой вставки резервуара для хранения устанавливается на входном и выходном трубопроводах резервуара для хранения нефти. Когда танкер рушится или загорается, он может автоматически и быстро перекрыть поток нефти. Когда температура окружающей среды резервуара-хранилища достигает определенного значения или пожар достигает определенной температуры, предохранительное кольцо клапана с плавкой вставкой плавится, и клапан автоматически закрывается. Для привода клапана не требуется электрический/пневматический привод.
Такая конструкция противопожарного клапана имеет простую конструкцию, оригинальный дизайн и разумную компоновку. Его уникальная структура может автоматически запускать серию действий механизма после того, как температура окружающей среды достигнет определенного диапазона, и полагаться на механическую энергию (потенциальную энергию упругости пружины), используемую в качестве источника энергии для реализации операции закрытия клапана, тем самым реализуя цель. автоматического отключения подачи среды в короткие сроки. Установка такого рода противопожарного клапана на резервуаре-хранилище, содержащем огнезащитный и взрывоопасный барьер, может автоматически среагировать за короткое время и максимально снизить выход горючей среды, тем самым способствуя тушению пожара в случае аварии. . Таким образом, можно сказать, что он имеет много преимуществ и особенно подходит для популяризации и применения в этой области, а его рыночные перспективы очень широки.
Особенности плавкого клапана резервуара для хранения:
- Он может автоматически отключиться в случае пожара.
- Температурный диапазон плавкой вставки составляет 165°F (74°C)–360°F (182°C) (опционально).
- Материалы могут быть изготовлены из углеродистой стали, нержавеющей стали или футеровки из фтора.
- Корпус клапана имеет шаровой клапан и дроссельную заслонку.
- Способ подключения: шаровой кран (резьба, сварка, фланец). Бабочка (клапан/пластина, выступ, фланец)
- Среда применения: аммиак, топливный газ, сжиженный газ, метанол, масло, горючий газ/жидкость.
- Детали из нержавеющей стали 304 используются для обеспечения чистоты во время транспортировки нефти и повышения коррозионной стойкости.
Случай 5: Клапан с плавкой вставкой используется в резервуаре для хранения масла.
Клапан плавкой вставки маслобака установлен на входном и выходном трубопроводах резервуара для хранения горючих веществ. Когда температура окружающей среды достигает заданного значения или пожар достигает заданной температуры, клапан с плавкой вставкой может автоматически и быстро отключить клапан, закрывающий среду трубопровода. Клапан с плавкой вставкой не требует питания или подачи воздуха и может закрываться автоматически.
Как работает клапан с плавкой вставкой в масляном баке?
Плавкие клапаны масляного бака обычно устанавливаются на выпускном и входном отверстии масляных резервуаров или резервуаров для хранения легковоспламеняющихся жидкостей. Когда температура окружающей среды клапана плавкой вставки достигает заданной температуры плавкой вставки, флюс на плавкой вставке начинает плавиться и разрушаться, тогда клапан плавкой вставки начинает приводить в движение клапан под действием преднатяга обратной пружина и открывать или закрывать клапан, чтобы открывать или перекрывать среду в клапане и достигать целей предотвращения пожара. В клапане с плавкой вставкой имеется плавкое кольцо, когда температура окружающей среды достигает определенного значения или пожар достигает определенной температуры, кольцо предохранителя клапана плавится, и клапан автоматически закрывается. Для привода клапана не требуется электрический/пневматический привод.
Технология плавких вставок впервые использовалась для противопожарной защиты, особенно для отключения источников топлива, таких как нефть и газ, в случае пожара. Эта концепция была разработана в начале 20-го века и с тех пор получила широкое распространение в различных отраслях промышленности и применениях для улучшения мер безопасности и предотвращения распространения пожаров.
Характеристики плавкого клапана масляного бака
- Нет необходимости в электрическом или пневматическом управлении приводом, он отключается полностью механически за счет перегрева.
- Чисто механическое управление (применимо ко всем легковоспламеняющимся жидкостям и газам, таким как сжиженные углеводороды в нефтяных резервуарах).
- Устройство может управляться дистанционно и имеет функцию датчика сигнала.
- Механическая принципиальная конструкция, нет необходимости в ручном управлении или внешней силе для закрытия системы, сам пожар может вызвать автоматическое отключение устройства, безопасно и надежно.
- В соответствии с требованиями условий работы диапазон от 74 до 200 ℃ можно настроить для закрытия или открытия.
Технические параметры:
- Материал: чугун, нержавеющая сталь.
- Соединение: фланцевое, резьбовое.
- Размер: от DN15 до DN200
- Рабочее давление: 1.6 МПа, 2.5 МПа, 150 фунтов.
- Рабочая температура: -20 ~ 200 ℃
- Температура отключения: 75 ℃ ± 5 ℃,
Применимая среда: авиационный керосин, бензин, дизельное топливо, легковоспламеняющаяся жидкость метанол и т. д.
Случай 6: Клапан с плавкой вставкой используется в дизель-генераторной установке
Клапан с плавкой вставкой дизель-генераторной установки включает в себя корпус клапана и привод. Корпус клапана и привод фиксируются неподвижным кронштейном. Привод включает в себя вал, привод с предохранителем, руководство (маховик), защитную крышку привода и устройство обратной связи. Предохранительный клапан можно использовать повторно, если сломанный предохранитель заменяется во время использования, что снижает стоимость использования.
Во многих дизель-генераторных установках до сих пор обычно используются ручные запорные клапаны, а также электрические или пневматические запорные клапаны. Однако методы управления этими клапанами не позволяют операторам быстро закрыть клапаны в чрезвычайных ситуациях во время пожаров, взрывов и других аварий. К запорному клапану нельзя приблизиться из-за суровых условий на месте аварии, в результате чего нарушается работа системы электрического или пневматического запорного клапана. При случайном заряде катушки запорного клапана автоматический запорный клапан откроется автоматически, что не позволит перекрыть трубопровод. Таким образом, утечка горючего газа или жидкости, растворителя, метанола, токсичной жидкости или любой другой потенциально опасной среды может причинить определенную травму лицу, выполняющему закрывающее действие, или стать причиной несвоевременного закрытия трубопровода. дальнейшее расширение аварии.
Особенности клапана с плавкой вставкой:
- Он может автоматически отключиться в случае пожара.
- Температура плавления составляет от 165°F (74°C) до 360°F (182°C) (опционально).
- Материалы могут быть изготовлены из углеродистой стали, нержавеющей стали или футеровки из фтора.
- Корпус клапана может иметь шаровой или дроссельный тип (опционально).
- Способ подключения: шаровой кран/резьба, сварка, фланец. Затвор-бабочка/пластина, проушина, фланец.
- Рабочая среда: аммиак, топливный газ, сжиженный газ, метанол, масло, горючий газ/жидкость.
- Детали из нержавеющей стали 304 используются для обеспечения чистоты транспортировки нефти и повышения коррозионной стойкости.
Как переустановить клапан с плавкой вставкой?
Руководство по установке клапана с плавкой вставкой
Плавкая ссылка с коробкой передач
Когда клиент получил клапаны с плавкими вставками, вы можете повторно установить эти клапаны, следуя приведенному ниже руководству.
- Удалите 4 винта в верхней части привода.
- Снимите концевой выключатель и кронштейн вниз.
- Поднимите кнопку переключения передач и заблокируйте ручной дублер.
- Ослабьте винты плавких вставок в верхней части кронштейна и снимите предохранительные перемычки.
- Используйте шестерню, чтобы открыть клапан.
- Прикрутите плавкую вставку и предохранительные перемычки в верхней части привода.
- Положите руководство маховика вниз и опустите его нижнюю часть.
Плавкая ссылка с коробкой передач
- Удалите 4 винта в верхней части привода.
- Снимите концевой выключатель и кронштейн вниз.
- Свободный закрутите плавкую перемычку в верхней части кронштейна и снимите предохранительные перемычки.
- Прикрутите плавкую вставку и предохранительные перемычки в верхней части электроприводов.
стандарт для морских запорных клапанов с ручным управлением для легковоспламеняющихся жидкостей онлайн
Аварийные запорные клапаны (ESV) — это клапаны, предназначенные для защиты критически важного оборудования, окружающей среды и экипажа судна от вреда. Это приводные клапаны, которые могут быстро остановить поток горючей жидкости в случае опасного события. Клапанами можно управлять дистанционно из безопасного места, обеспечивая безопасность персонала и предотвращая дальнейший вред.
В соответствии с Правилами ABS для морских судов 2020 года, Часть 4, Глава 6, Раздел 4 – 13.5.3(a) «Каждая топливная труба, выходящая из любого нефтяного резервуара, которая в случае повреждения может привести к утечке жидкого топлива из резервуара, должна быть быть снабжены клапаном принудительного закрытия. Клапан должен быть закреплен непосредственно на баке. Также допускается использование короткой особо прочной трубы (тип 80), соединяющей клапан с резервуаром. Клапан не должен быть чугунным, хотя допускается использование чугуна с шаровидным графитом. Клапан принудительного закрытия должен быть снабжен средствами закрытия как локально, так и из легкодоступного и безопасного места за пределами помещения. Если емкость бака меньше 500 литров (132 галлона США), это дистанционное средство закрытия можно не использовать».
На судах под флагом США аварийные запорные клапаны должны быть установлены в соединениях трубопроводов, подверженных напору гидравлического масла, смазочного масла или топливных баков. 46 CFR 56.50-60 требует: «Клапаны, установленные снаружи масляных баков, должны быть изготовлены из стали, ковкого чугуна ASTM A395 или ковкого сплава цветных металлов с температурой плавления выше 1,700 градусов по Фаренгейту и должны быть установлены с помощью ручного управления». управлять локально на клапане и дистанционно из легкодоступного и безопасного места за пределами отсека, в котором расположены клапаны».
Информация о клапанах с плавкими вставками
Технические параметры плавкой вставки топливного запорного клапана
Среда: Газ, Сжиженный газ, Нефть, Химикаты, Вода, Пена
Температура плавления: 57 градусов Цельсия, 74 градусов Цельсия, 100 градусов Цельсия, 141 градусов Цельсия.
Давление: 0.01-1.6 МПа, 0.01-2.5 МПа, 0.01-2.0 МПа.
Положение неисправности: клапан закрыт, клапан открыт.
Тип корпуса: Тип шара, Тип бабочки
Опции Аксессуары: Редуктор, Концевой выключатель с обратной связью, Ручка.
Клапаны с плавкими вставками THINKTANK соответствуют сертификатам UL33.
- пожаробезопасный API 607
- Материалы по теме: СС304, СС316, СС316Л, А216ВКБ
- Ссылка: УЛ внесен в список Термальный, Электротермический
- Порт: Полный порт
- Размер линии: ½”, ¾”, 1″, 1¼”, 1½”, 2″ (от DN15 до DN50)
- Конечные соединения: NPT, раструбная сварка, стыковая сварка
- Тепловая ссылка, внесенная в список UL Температура: 165° F (74° C), 212° F (100° C), 286° F (141° C), 360° F (182° C), 500° F (260° C)
Фланец шаровых кранов с плавкими вставками THINKTANK соответствует сертификатам UL33.
- пожаробезопасный API 607
- Материалы по теме: С304, СС316, СС316Л, А216ВКБ
- Порт: Полный порт
- Размер линии: 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″ (от DN15 до DN150)
- Конечные соединения: Фланец ANSI 150 фунтов
- Зарегистрированная UL температура термосоединения: 165° F (74° C), 212° F (100° C), 286° F (141° C), 360° F (182° C)
Фланец дисковых затворов с плавкими вставками THINKTANK соответствует сертификатам UL33.
- пожаробезопасный API 607
- Материалы по теме: С304, СС316, СС316Л, А216ВКБ
- Размер линии: 2″, 2 1/2″, 3″, 4″, 6″, 8″, 10″, 12″ (от DN50 до DN300)
- Конечные соединения: 150 фунтов вафли, 150 фунтов с проушинами
- Зарегистрированная UL температура термосоединения: 165° F (74° C), 212° F (100° C), 286° F (141° C), 360° F (182° C), 500° F (260° C)
Типичные области применения
- В нефтяной промышленности горючий газ или жидкость транспортируют по трубопроводам для контроля горючей среды.
- Экстренно перерезали трубопровод в месте пожара, чтобы не допустить развития аварии.
- В случае пожара откройте спринклерную систему пожаротушения, чтобы вовремя потушить пожар.
Если вас интересует дополнительная информация о клапане отсечки топлива с плавкой вставкой, клапане с плавкой вставкой в Сингапуре, символе клапана с плавкой вставкой, шаровом клапане с плавкой вставкой, шаровом клапане с плавкой вставкой, работе клапана с плавкой вставкой и 2-дюймовых предохранительных масляных клапанах с плавкой вставкой. Добро пожаловать, отправьте ваши требования на нашу электронную почту, [электронная почта защищена] или WhatsApp +86 185 1656
Заключение
Клапаны с плавкими вставками не сложны, как регулирующие клапаны, но это настолько важно из-за их применения, что мы проверяем, что каждый клапан имеет пожаробезопасную функцию, а плавкая вставка должна быть проверена. THINKTANK поставляет предохранительные клапаны с плавкими вставками многим дистрибьюторам, и они не беспокоятся о качестве клапана, сроках поставки, доступных затратах и надежности работы. Просто не стесняйтесь обращаться к нам, если вы работаете в этой нише рынка, и мы верим, что вместе мы сможем создать большую ценность.
Хотите узнать больше о пожаробезопасном запорном клапане с плавкой вставкой? Читать этой.
