Как компания с многолетним глубоким опытом в области промышленной арматуры, THINKTANK Компания внимательно следит за мировыми разработками в области контроля высокотемпературных коррозионных сред. Мы участвовали во многих международных совместных проектах и накопили практический опыт применения в столь экстремальных условиях эксплуатации. Данный отчёт представляет собой обзор этапов, основанный на отзывах клиентов, опыте работы на испытательных платформах и исследованиях международного рынка. Он призван служить техническим справочником для инженеров и лиц, принимающих решения по закупкам, которые также специализируются на этой специализированной области.
Предпосылки и цели
В таких критически важных отраслях, как новая энергетика, производство современных материалов, атомная энергетика и химическая переработка, клапаны для работы с высокотемпературными коррозионными средами, такими как расплавленные соли, жидкие металлы и расплавленный NaOH, играют важнейшую роль в обеспечении безопасности и стабильной работы систем. Эти клапаны должны надёжно работать в экстремальных условиях, включая температуры от 180 до 1000 °C и более, в высококоррозионных средах, сохраняя при этом структурную целостность, герметичность, точность управления и совместимость с системами автоматизации.
Маркетинговые исследования и приложения
В результате исследований инженерных проектов, испытательных систем и модульных энергетических установок в разных странах мы определили следующие основные области применения таких клапанов:
- Новые энергетические системы: Включая накопители тепла на расплавленных солях, реакторы на расплавленных солях и тепловые системы на солнечных башнях
- НИОКР в области передовых материалов: Применяется в высокотемпературном синтезе материалов и лабораторных печных системах.
- Химические перерабатывающие установки: Особенно в сильных щелочных, окислительных или фторированных жидких средах
- Ядерные энергетические системы: Такие как атомные электростанции четвертого поколения и экспериментальные контуры охлаждения реакторов.
Основные технические требования к клапанам для этих применений включают:
- Высокотемпературное сопротивление: Обычно выше 600 ℃, в некоторых случаях превышает 1000 ℃
- Коррозионностойкие материалы: Такие как хастеллой, инконель, керамика и другие специальные сплавы
- Точность управления и совместимость приводов: Для поддержки автоматизированного и точного регулирования
- Долговременная надежность и простота обслуживания: Особенно важно для лабораторных и пилотных систем, требующих модульного обслуживания.
Целевые типы клиентов и ключевые институты
Группы клиентов, с которыми мы взаимодействовали, в основном включают:
- Энергетические предприятия: Включая разработчиков возобновляемых источников энергии и национальные энергетические компании
- Научно-исследовательские институты и университеты: Такие как Национальные лаборатории США, RIKEN в Японии и Китайская академия наук
- EPC подрядчики: Ответственный за полное проектирование и строительство энергетических проектов
- Инжиниринговые фирмы и системные интеграторы: Ориентирован на поставку модульных и готовых к использованию технологических систем
Эти клиенты часто обладают обширным техническим опытом и высоко ценят стабильность работы клапанов, прослеживаемость материалов, полную сертификацию и надежные сроки поставок. Чтобы оправдать эти ожидания, важно понимать, как эти клапаны применяются в типичных высокотемпературных коррозионных системах.
Типичные области применения высокотемпературных коррозионных систем и клапанов
i. Высокотемпературные системы хранения тепла на основе расплавленных солей (концентрированная солнечная энергия – CSP)
Расплавленные соли широко используются в качестве теплоносителя и накопителя тепла в системах концентрированной солнечной энергии (КСЭ). В солнечных электростанциях башенного или параболоцилиндрического типа расплавленные соли могут нагреваться до температуры около 565 °C. В перспективе, в системах КСЭ третьего поколения исследуется возможность использования расплавленных хлоридов, что позволяет поднять рабочую температуру выше 750 °C для повышения эффективности генерации электроэнергии.
Клапаны играют важнейшую роль в этих системах, отвечая за управление потоком высокотемпературных расплавленных солей через коллектор, теплоаккумулятор и теплообменные контуры. Эти применения создают следующие проблемы при проектировании и эксплуатации клапанов:
Клапаны для расплавленной высокотемпературной соли должны предотвращать закупорку и утечки из-за затвердевания соли.
1. Экстремальные температуры и коррозия
Расплавленные соли, особенно хлориды, обладают высокой коррозионной активностью при повышенных температурах. Традиционные материалы корпусов клапанов, такие как сплавы с высоким содержанием хрома, подвержены коррозии, а сплавы с высоким содержанием никеля теряют механическую прочность при температуре выше 700 °C.
В результате для повышения коррозионной стойкости требуются новые термостойкие материалы или композитные покрытия. Например, Национальные лаборатории Сандия разрабатывают экономически эффективные базовые материалы с антикоррозионными покрытиями для длительной эксплуатации в расплавленных хлоридах при температуре 750℃.
2. Предотвращение затвердевания соли
Расплавленные соли затвердевают при охлаждении (например, соли на основе нитратов затвердевают при температуре около 220 °C). В наружных системах КСЭ со значительными перепадами температур (днем и ночью) застывшая соль внутри клапана может вызвать напряжение расширения и повреждение уплотнений.
Поэтому для поддержания внутренней температуры выше точки плавления соли клапаны требуют систем обогрева и изоляции. Распространенные решения включают приварку клапанов непосредственно к трубопроводам и использование общих систем изоляции и обогрева для уменьшения теплопотерь и образования холодных зон.
Некоторые высококачественные трехэксцентриковые дисковые затворы применяются компактные сварные конструкции, имитирующие нагрев трубопровода, что позволяет избежать отложения солей вблизи штока клапана.
3. Герметизация и контроль утечек
Достижение нулевой утечки при высоких температурах — серьёзная задача. Расплавленные соли имеют тенденцию проникать в обычные уплотнительные материалы и кристаллизоваться, что приводит к нарушению герметичности.
Конструкция клапанов должна исключать прямой контакт солей с графитом или аналогичными уплотнительными наполнителями. Высокотемпературные поворотные дисковые и шаровые краны часто используют жёсткое уплотнение «металл по металлу» с удлинёнными крышками (для удаления штока от горячих зон) и специальными набивками.
Например, использование высокотемпературных композитных набивок (таких как полибифениловые волокна и графит) позволяет сохранять герметичность при температуре 400–600 °C. В некоторых конструкциях также используются сильфонные уплотнения или быстросменные картриджи набивок для быстрого обслуживания в случае повреждений, вызванных затвердеванием солей.
4. Прочность конструкции и термические напряжения
При высоких температурах материалы расширяются и ползучие, что может привести к деформации или заеданию деталей клапана.

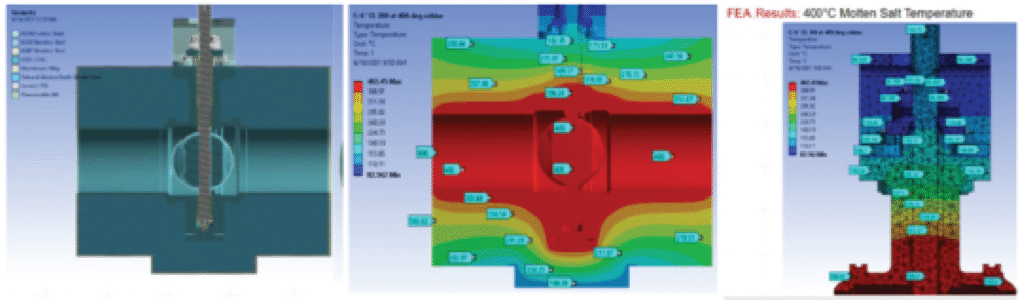

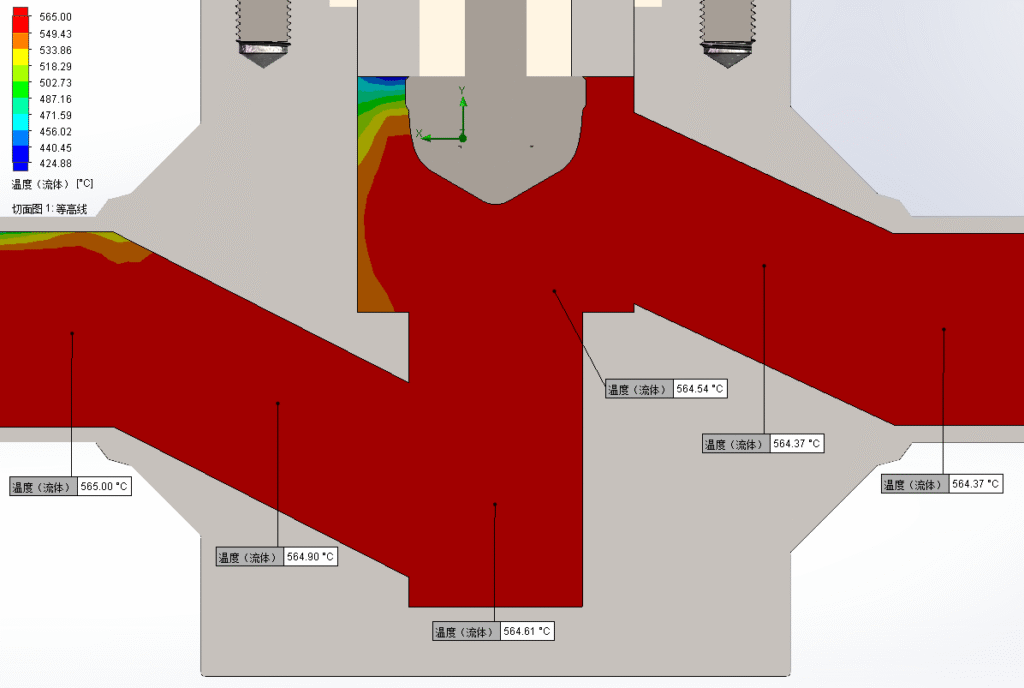

Клапаны должны быть проверены методом конечно-элементного анализа (FEA) на термические напряжения для обеспечения структурной устойчивости при циклических изменениях температуры. Например, для трёхэксцентриковых дисковых затворов требуются внутренние крепёжные элементы, предотвращающие ослабление, конструкция крышки с изоляцией и размещение датчиков температуры рядом с сальниковыми камерами для контроля точек перегрева.
5. Контроль и обслуживание
На установках КСЭ могут быть задействованы десятки клапанов для расплавленных солей, и их частые отказы могут привести к значительным затратам на простой. Поэтому клапаны должны обеспечивать высокую надежность и длительные интервалы технического обслуживания.
Современные конструкции клапанов оснащаются системами контроля температуры с самонагревом, что обеспечивает равномерную температуру во всех секциях клапана и сводит к минимуму термическую усталость.
Кроме того, клапаны могут быть оснащены встроенными датчиками давления и расхода для поддержки автоматизированного мониторинга и снижения потребности в дополнительных приборах.
Типичные области применения и конечные пользователи
Крупномасштабные системы хранения тепла на основе расплавленных солей в основном используются на солнечных тепловых электростанциях.
Здесь мы представляем Крупнейшие мировые компании и проекты в области хранения расплавленных солей (за последние 5 лет)
| Компания/Учреждение | Срок | Основные моменты проекта/технологии |
|---|---|---|
| АКВА Мощность | 2025 | Проект Redstone CSP с хранилищем расплавленной соли мощностью 1,200 МВт·ч (Южная Африка) |
| Hyme Energy (Дания) | 2024 | Первая в мире система хранения расплавленных гидроксидных солей мегаваттного масштаба (проект MOSS) |
| Киотская группа (Норвегия) | 2023-2025 | Теплоаккумулятор на основе расплавленной соли «Heatcube» для промышленного использования |
| Мальта (США) | 2024 | Длительное хранение энергии с использованием комбинации расплавленной соли и охлажденной жидкости |
| EnergyNest (Норвегия) | 2019-2023 | Коммерческие системы тепловых аккумуляторов, среди клиентов — Yara и Avery Dennison |
| Решения MAN Energy | Последние годы | Система хранения энергии на основе расплавленной соли MOSAS для резервного копирования в масштабе сети |
| Exowatt (США) | 2023-2025 | Модульное хранилище расплавленных солей для центров обработки данных с резервом более 90 ГВт·ч |
ii. Системы электролиза расплавленных солей (ядерный топливный цикл/электроочистка)
Электролиз расплавленных солей представляет собой проведение электрохимических реакций в высокотемпературных расплавленных солях и в основном используется при переработке ядерного топлива и очистке металлов.
В атомной отрасли, например, процесс электрорафинирования расплавленных солей Используется для последующей обработки топлива быстрых реакторов с натриевым теплоносителем. В качестве электролита используется расплавленная соль хлорида лития и хлорида калия при температуре около 500 °C для восстановления и отделения металлических элементов от отработанного оксидного топлива.
В промышленности материалов появился новый процесс, известный как Электролиз расплавленных оксидов (МОЭ) используется для производства безуглеродистой стали, например, по технологии, разработанной американским стартапом Бостонский металл— который напрямую электролизует железную руду в расплавленных оксидах при температуре около 1600 ℃.
Эти системы электролиза расплавленных солей/расплавленных оксидов предъявляют жесткие требования к конструкции клапанов и связанных с ними компонентов, включая:
• Высокотемпературные и коррозионно-стойкие материалы
В ядерной энергетике расплавленные хлоридные соли, используемые для переработки топлива, содержат высокорадиоактивные и химически активные металлы (актиниды, лантаноиды). Клапаны должны выдерживать не только температуры около 500 °C, но и агрессивную хлоридную коррозию и радиационное воздействие.
Как правило, коррозионно-стойкие сплавы на основе никеля (например, Hastelloy-N) используются, часто с керамические покрытия для предотвращения попадания соли.
Для электролиза расплавленных оксидов, который происходит вблизи точки плавления стали, материалы клапанов должны выдерживать температура достигает 1400–1600 ℃, далеко выходящие за пределы возможностей обычных металлических сплавов.
В таких случаях, седла из огнеупорной керамики or косвенные методы контроля может использоваться технология замораживающего клапана, где контролируемое затвердевание/плавление среды регулирует поток вместо механических деталей.

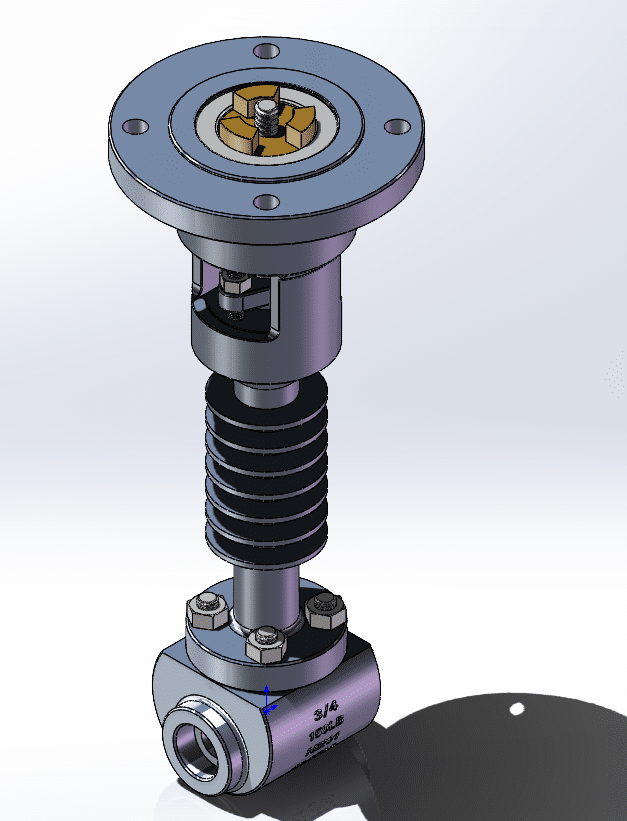

Аналогично, для высококоррозионных сред, таких как расплавленный NaOH, более ранние исследования изучали замороженные пробковые краны без движущихся частей, что позволяет избежать прямого контакта с агрессивными жидкостями.
• Герметичность и безопасность
В процессах электроочистки ядерных материалов клапаны должны предотвращать утечку расплавленных солей и радиоактивных веществ для обеспечения безопасной работы в горячих камерах. Для этого требуется полностью сварные конструкции кузова дистанционное приведение в действие, устраняя необходимость в ручной обработке.
Для проходки ствола обычно используют сильфонные уплотнения or магнитные муфты для устранения потенциальных путей утечки из традиционных систем упаковки.
Эти системы также поддерживают атмосферы инертного газа (например, аргона) для подавления коррозии, вызванной примесями влаги и кислорода в соли.
• Автоматизация и точное управление
Системы электролиза расплавленных солей часто работают в исследовательские лаборатории или пилотные демонстрационные установки, требующий точного контроля за потоком электролита, подачей сырья и отводом тепла.
Клапаны должны быть интегрированы с электронными системами управления, способен точное регулирование малых расходов расплавленной соли с надежными сигналами обратной связи.
Поскольку эти системы часто работают в пакетный или полунепрерывный режимы, клапаны должны часто работать с высокая точность позиционирования и долговечность.
Типичные области применения и конечные пользователи
В ядерный сектор, такие учреждения как:
- Аргоннская национальная лаборатория (ANL) и Национальная лаборатория Айдахо (INL) (США) разрабатывают процессы электроочистки расплавленных солей для получения металлического ядерного топлива.
- КАЭРИ (Корейский научно-исследовательский институт атомной энергии) также построила испытательную линию электролиза расплавленных солей промышленного масштаба.
В сектор материаловСреди известных компаний и научно-исследовательских институтов можно выделить:
- Бостонский металл (США), которая разрабатывает технологию производства безуглеродистой стали на основе MOE.
- Металлиз (Великобритания), которая исследует Процесс FFC (Фрая-Фартинга-Чена) для извлечения титана методом электролиза расплавленных солей.
iii. Системы жидкометаллического контура (ядерное охлаждение / высокотемпературная теплопередача)
Жидкие металлы, такие как натрий, эвтектика свинца-висмута (LBE) и олово, широко используются в качестве теплоносителей в ядерных реакторах и в качестве современных теплоносителей благодаря их высокой теплопроводности и высоким температурам кипения.
Типичные области применения включают быстрые реакторы с натриевым теплоносителем (SFR), свинцово-висмутовые охлаждаемые контуры и экспериментальные высокотемпературные теплопередающие установки, использующие жидкие металлы. Клапаны, используемые в жидкометаллических системах, должны решать проблемы, связанные с высокореакционноспособными или плотными жидкими металлами:
• Высокотемпературная химическая реактивность
Натрий сохраняет жидкое состояние при температуре от 300 до 600 °C и обычно используется в качестве теплоносителя в быстрых реакторах. Однако он бурно реагирует с водой и воздухом, что представляет серьёзную угрозу безопасности.
Эвтектика свинца-висмута (ЛБЭ) с температурой плавления около 125°C и рабочим диапазоном 450–550°C может вызывать коррозию и эрозию конструкционных материалов. Жидкое олово может использоваться для теплопередачи при температурах свыше 1000°C.
Материалы клапана должны быть совместимы с рабочим металлом:
- Натрий относительно совместим с нержавеющей сталью, но может образовывать примеси оксида натрия.
- LBE оказывает сильное коррозионное воздействие на никельсодержащие сплавы и часто требует алюминирования поверхности или контроля растворенного кислорода для формирования защитной оксидной пленки.
Специальные внутренние покрытия или системы контроля кислорода в потоке часто используются для создания устойчивого защитного слоя, уменьшающего коррозию в средах жидких металлов.
• Предотвращение утечек и безопасность
В связи с высокая плотность и низкая вязкость В случае жидких металлов даже незначительная утечка может иметь критические последствия. Например, утечка натрия может привести к пожару.
Чтобы предотвратить подобные инциденты, Клапаны для жидкометаллических систем обычно имеют цельносварные корпуса и уплотнение металл-металл, полностью отказавшись от прокладок или органических герметизирующих материалов.
Седла клапанов часто самозаряжающийся, используя тепловое расширение при высоких температурах для улучшения герметичности. Дополнительные меры безопасности включают: резервные системы герметизации, Такие, как двухштоковые уплотнения с продувкой инертным газом между ними.
• Термическое напряжение и размерная стабильность
В больших экспериментальных контурах, например, используемых на термогидравлических испытательных стендах реакторов, клапаны могут иметь большие диаметры и должны выдерживать тепловое расширение трубопровода.
Конструкции обычно включают в себя компенсаторы по обеим сторонам клапана or гибкие опоры для устранения термической деформации корпуса клапана.
Выбор материала и геометрическая оптимизация также имеют решающее значение для предотвращения деформация ползучести при длительной эксплуатации в условиях высоких температур.
Типичные области применения и конечные пользователи
В секторе атомной энергетики:
- Быстрые реакторы с натриевым теплоносителем такие, как Натриевый реактор TerraPower (США), индийский реактор PFBR и другие системы быстрых реакторов в энергетике в значительной степени зависят от высокотемпературных жидкометаллических клапанов.
- Быстрые реакторы со свинцовым теплоносителем как МИРРА (Бельгия) и БРЕСТ (Россия) также требуют надежных клапанных решений.
В научно-исследовательском секторе:
- KIT (Технологический институт Карлсруэ, Германия) работает Высокотемпературная натриевая петля KASOLA для испытаний на поток и теплопередачу.
- Лос-Аламосская национальная лаборатория (LANL) провели испытания на коррозию с использованием Система свинцово-висмутовой петли DELTA.
- J-PARC (Япония) и Китайский институт атомной энергии (CIAE) поддерживать свинцово-висмутовые петли для исследования коррозии материалов.
В секторе возобновляемой энергетики:

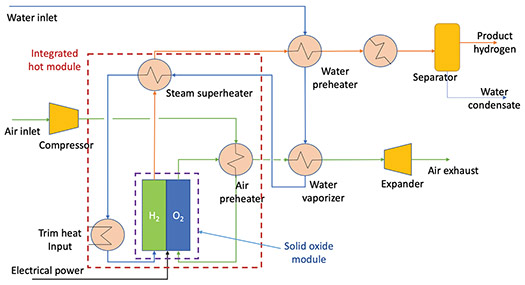

внутривенно Системы твердооксидных электролизных ячеек (SOEC) – Высокотемпературное производство водорода
Твердооксидные электролизные ячейки (ТОЭЯ) — это высокотемпературные устройства (рабочие температуры 700–850 °C), используемые для электролиза воды (или CO₂) для получения водорода или синтез-газа. По сравнению с низкотемпературным электролизом, ТОЭЯ обеспечивают значительно более высокую электрическую эффективность при повышенных температурах и считаются одной из наиболее перспективных технологий для крупномасштабного производства водорода в сочетании с ядерной или возобновляемой энергией.
Хотя сама электролитическая ячейка представляет собой цельную керамическую конструкцию, окружающая её технологическая система должна обеспечивать подачу высокотемпературного пара и извлечение водорода и кислорода. Эти технологические трубопроводы и клапаны работают в высокотемпературной и слабокоррозионной среде (из-за окисления паром/кислородом и риска водородной хрупкости).
Основные требования к клапанам в системах SOEC включают:
• Совместимость с высокотемпературными газами и материалами
Клапаны, питающие блоки SOEC, должны работать с перегретым паром, смешанным с водородом и кислородом, при температуре в несколько сотен градусов Цельсия.
Такие условия высокой температуры и влажности ускоряют окисление нержавеющей стали и могут вызвать водородную хрупкость металлических деталей.
Типичные материалы клапанов включают в себя высокотемпературные стойкие к окислению сплавы, такие как Инконель. Внутренние компоненты не должны содержать материалов, подверженных водородной коррозии, таких как медь и цинк.
Для клапанов на стороне кислорода высокотемпературное окисление может привести к заеданию или заеданию. Поэтому стойкие к окислению твердые сплавы часто используются для герметизации поверхностей.
• Плотная изоляция и конструкция, препятствующая смешиванию
Пути движения водорода и кислорода в системе SOEC должны быть строго разделены.
Любая утечка через клапан, приводящая к смешиванию водорода и кислорода, может вызвать взрыв.
Чтобы предотвратить это, клапаны должны соответствовать стандартам нулевой утечки, обычно достигается с помощью шаровые краны с металлическим седлом or сильфонные запорные клапаны.
В системной компоновке, клапаны на линиях водорода и кислорода должны быть расположены на большом расстоянии друг от друга и порты продувки инертным газом необходимо включить, чтобы гарантировать отсутствие остаточных газовых смесей во время технического обслуживания или переключения.
• Автоматизация и быстрое реагирование
Системы SOEC часто интегрируются с электросетями и источниками тепла, что требует динамической регулировки подачи пара и быстрого переключения между режимами работы.
Таким образом, приводы клапанов должны поддерживать быстрые циклы открытия/закрытия и дистанционное автоматическое управлениеНесмотря на частую эксплуатацию, клапаны должны сохранять точное позиционирование и надежная герметизация в течение длительных циклов.
Типичные области применения и конечные пользователи
В научно-исследовательском секторе:
- The Национальная лаборатория Айдахо (INL) в США разработаны испытательные платформы SOEC мощностью 25 кВт и 250 кВт, использующие тепло ядерного реактора для высокотемпературного электролиза пара.
Эти платформы оснащены модульными высокотемпературными испарителями, печами с горячим воздухом и оборудованием для очистки водорода, каждое из которых требует большого количества высокотемпературных регулирующих клапанов. - Топливная ячейка Энергия разработала мегаваттные системы SOEC и работала с INL, чтобы продемонстрировать 100% электрический КПД с использованием отработанного ядерного тепла.
В промышленности:
- Европейские компании, такие как Солнечный огонь и Топсе, а также энергетические научно-исследовательские институты в Япония и Южная Корея, активно разрабатывают технологии производства водорода на основе ТОЭК.
v. Платформы для испытаний на высокотемпературную коррозию (исследование материалов)
Для разработки новых материалов и компонентов, устойчивых к высокотемпературной коррозии, многие научно-исследовательские институты создали специализированные платформы для испытаний на коррозию.
Эти платформы включают в себя петли коррозии расплавленной соли, системы коррозии жидких металлов и высокотемпературные коррозионные печи разработаны для имитации экстремальных условий эксплуатации.
По сути, эти платформы высокотемпературные жидкостные системы, обычно состоящие из нагревателей, циркуляционных насосов и различных клапанов, используемых для управления потоком и отбора проб коррозионных сред.
Основные требования к клапанам для этих платформ включают:
• Миниатюризация и прецизионный контроль
Тестовые системы обычно компактны, но требуют точного управления.
Клапаны должны регулировать небольшие объемы жидкости, поддерживая при этом стабильное давление и поток, чтобы обеспечить повторяемые и надежные данные для исследователей.
Общие решения включают в себя: высокоточные игольчатые клапаны or миниатюрные мембранные клапаны для управления потоком, часто в паре с регуляторы или датчики массового расхода для обратной связи и сбора данных.
• Совместимость с различными агрессивными средами
Тестовым платформам часто требуются возможности переключения сред для поддержки различных экспериментов, таких как расплавленные хлориды, фториды, нитраты или жидкие Pb-Bi и Sn.
В идеале материалы клапанов должны быть устойчивы к различным коррозионным средам, но из-за значительного различия механизмов коррозии большинство систем разработаны для один конкретный носитель.
Например:
- Расплавленные хлориды: Сплавы на основе никеля с покрытиями, устойчивыми к хлоридам
- Фторидные соли: Монель-сплавы или материалы, покрытые рением для устойчивости к фтору
- Жидкий Pb-Bi: Контроль кислорода в корпусе клапана для формирования защитных оксидных слоев
Некоторые исследовательские установки используют модульные интерфейсы клапанов которые позволяют использовать взаимозаменяемые материалы клапанов или внутренние компоненты для работы с различными испытательными средами.
• Интегрированная система датчиков и автоматики
Для изучения коррозионного поведения в режиме реального времени испытательные контуры часто оснащаются многоточечные датчики температуры и давления. Некоторые клапаны также оснащены встроенными портами отбора проб или интерфейсами для зондов.
Клапаны должны быть объединены в сеть с системы сбора данных, Что позволяет удаленное управление и непрерывный мониторинг.
Например:
- Недавно построенный петля расплавленной соли at Национальная лаборатория Айдахо (INL) позволяет в режиме реального времени контролировать содержание примесей и скорость коррозии материалов в расплавленных солях.
- Работа клапана синхронизирована с регистрацией показаний датчиков для анализа картины отложения продуктов коррозии вблизи клапана.
Типичные области применения и конечные пользователи
Основными пользователями таких систем являются научно-исследовательские институты и университетские лаборатории, Примеры включают в себя:
- Национальная лаборатория Оук-Ридж (ORNL, США) – управляет испытательная петля для жидкой соли для оценки совместимости материалов
- Национальная лаборатория Айдахо (INL) – запустил петля расплавленного хлорида в 2025 году для испытания датчиков и материалов в солевых средах быстрых реакторов
- Шанхайский институт прикладной физики (SINAP) – разработал стенд для проверки коррозии в расплавленной соли для скрининга материалов

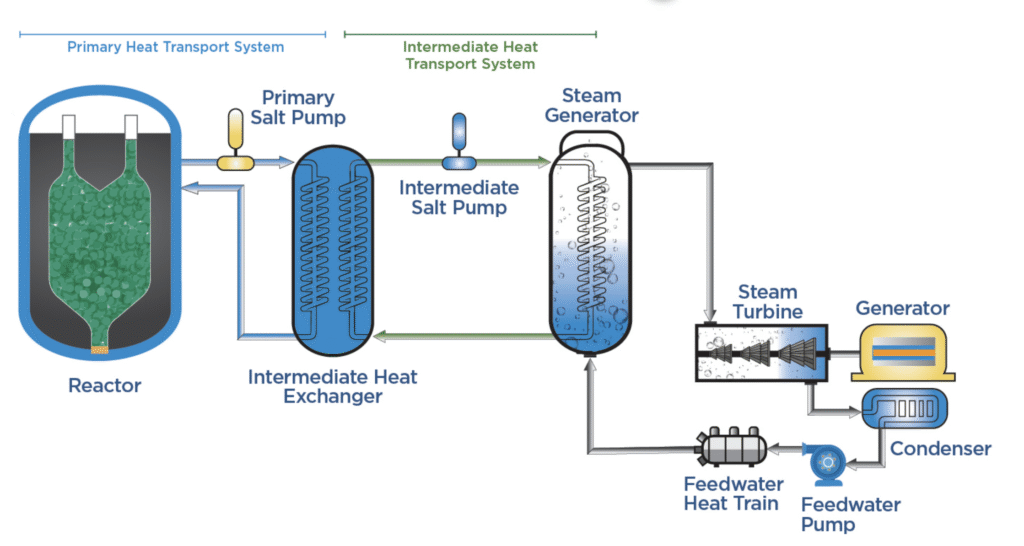

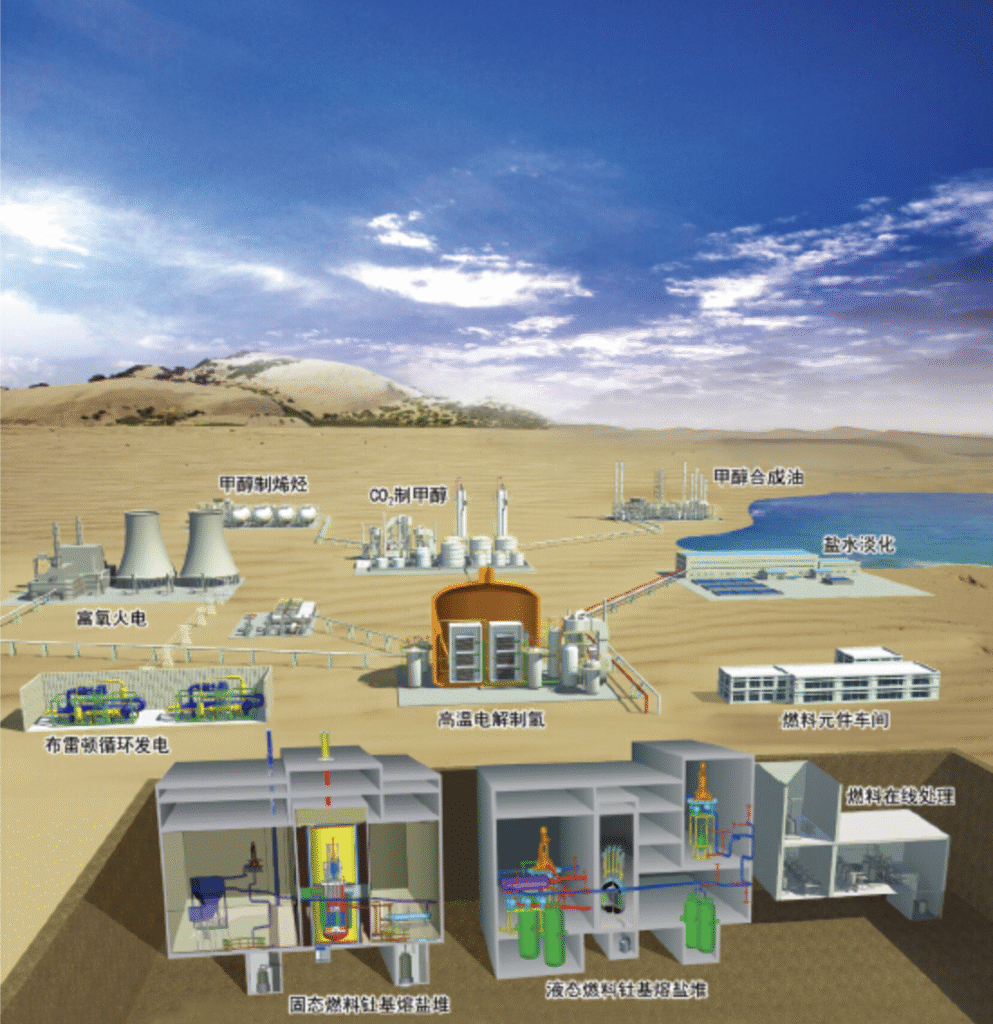

vi. Экспериментальные системы реакторов на расплавленных солях (MSR) – Технология модульных ядерных реакторов
Реакторы на расплавленных солях (MSR) представляют собой класс ядерных технологий четвертого поколения, в которых расплавленная соль используется в качестве теплоносителя, а в некоторых случаях — и в качестве самого топлива.
Типичные типы реакторов включают: топливно-солевые реакторы, где делящийся материал растворяется в расплавленной соли, и Высокотемпературные реакторы с фторидно-солевым охлаждением (FHR), которые используют твердое топливо и расплавленную соль в качестве теплоносителя.
В настоящее время по всему миру реализуется множество пилотных проектов MSR. Например, в 2021 году Китайская академия наук успешно провела Экспериментальный реактор на расплавленных солях мощностью 2 МВт, В Соединенных Штатах, Кайрос Пауэр строит Гермес экспериментальный реактор с фторидно-солевым охлаждением, в то время как Земная энергия в Канаде планирует Интегральный МСР.
Такие системы налагают чрезвычайно специализированные требования к клапанамСреди них:
• Экстремальная стойкость к высоким температурам и радиации
Клапаны установлены в первичный контур MSR должен выдержать температура 600–700℃ находясь под прямым воздействием нейтронное облучение.
Отбор материалов очень строгий — обычно требуется высоконикелевые сплавы с добавлением молибдена для повышения прочности при высоких температурах. Проектировщики также должны учитывать нейтронно-индуцированное охрупчивание и образование гелия.
Некоторые конструкции реакторов используют клапаны на основе графита, например, запорные клапаны для дренажных систем, позволяющие избежать разбухания металла, вызванного облучением.
• Коррозионная стойкость и срок службы
Расплавленные соли, особенно топливные соли на основе фторидов или хлоридов, очень коррозионный к конструкционным материалам.
Исследования показали, что даже следовые примеси в расплавленных фторидных солях могут значительно ускорить коррозию сплавов. В результате строгая очистка и окислительно-восстановительный контроль соли имеют важное значение.
Например, Seaborg Technologies (Дания) обнаружили, что расплавленный NaOH, используемый в качестве замедлителя, особенно агрессивен. Некондиционированный расплавленный NaOH быстро разъедает как железные, так и никелевые сплавы.
Их усилия по снижению коррозии продлили срок службы конструктивных компонентов примерно до 12 лет.
Поэтому клапаны для систем MSR часто оснащаются:
- Специальные внутренние покрытия (например, рениевые покрытия для устойчивости к фтористым солям)
- Интегрированные системы мониторинга и контроля химии соли для продления срока эксплуатации.
• Резервная конструкция безопасности
Один из основных принципов безопасности MSR — это дренаж соли для пассивного отключения.
В нижней части активной зоны реактора, сливные клапаны или заглушки для заморозки установлены на автоматически сливать топливную соль в сливные баки в чрезвычайных ситуациях.
Эти клапаны обычно имеют резервные исполнительные механизмы и системы безопасности с плавкими вставками, гарантируя их надежное открытие даже в случае отключения питания или аварии.
Однако при нормальной работе нулевая утечка имеет важное значение, часто достигается за счет двухклапанные устройства— один постоянно открыт для контроля и один плотно закрыт для изоляции топливной соли.
• Дистанционное управление и модульная замена
Многие клапаны в системах MSR расположены в зоны с высоким уровнем радиации, требующий удаленное управление и замена клапанов.
Например, Kairos Power экспериментальная система клапанов на расплавленной соли предназначен для проверки производительности и надежности клапанов 750 ℃.
Клапаны должны принять модульная конструкция для облегчения роботизированной замены. Методы подключения часто включают сварные или фланцевые + быстроразъемные конструкции.
Приводы обычно пневматическая диафрагма типы или электродвигатель с магнитной муфтой, что позволяет изолировать системы управления от радиоактивных зон.
Типичные области применения и конечные пользователи
Ведущие разработчики MSR и потенциальные конечные пользователи клапанов:
- Кайрос Пауэр (испытательные реакторы с фторидно-солевым охлаждением)
- Земная энергия (Интегральная конструкция MSR)
- Молтекс Энерджи (Разработка стабильного солевого реактора)
- Шанхайский институт прикладной физики (SINAP) под Китайская академия наук, который разрабатывает MSR на основе тория (TMSR)
Эти организации требуют специально спроектированные, устойчивые к радиации и коррозии клапаны.
Например, Kairos Power сотрудничает с Flowserve разработать новый 2-дюймовый регулирующий клапан расплавленной соли.
Кроме того, подрядчики по проектированию, закупкам и строительству, такие как Фтор, SNERDI (Китайский институт проектирования ядерной техники)и такие утилиты, как Южная компания (США) участвуют в проектах MSR и также нуждаются в передовых решениях в области клапанов.
Southern Company в партнерстве с Terrestrial Energy изучает гибридное производство водорода с использованием серного цикла, интегрированное с IMSR, подчеркивая надежность ключевых компонентов, таких как клапаны.
7. Системы высокотемпературных термохимических реакций (производство водорода и химических веществ)
Высокотемпературные термохимические процессы используют источники тепла для проведения химических реакций с целью производства топлива или химикатов.
Типичные примеры включают Производство водорода с использованием гибридного серного (HyS) цикла, Цикл серы-йода (СИ), пиролиз метана для получения водорода и углерода и высокотемпературные реакции газофазного разложения.
Эти системы включают высококоррозионные и чрезвычайно горячие среды, такие как концентрированная серная кислота, расплавленные соли, электролитические расплавы и высокотемпературные углеводородные газы, все из которых представляют значительные проблемы для конструкции и производительности клапана:
• Устойчивость к сильным кислотам и основаниям

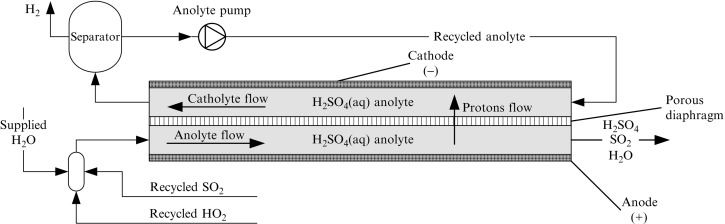

В Гибридный цикл серы, концентрированная серная кислота термически разлагается при температуре около 850 ℃ для производства SO₂.
The Цикл серы и йода включает высокотемпературное разложение йодистый водород и серная кислота.
Клапаны, используемые в этих процессах, должны выдерживать сильная кислотная коррозия, часто требуя:
- Конструкция из сплава на основе никеля керамические или драгоценные металлические накладки (например, тантал)
- Избегать прямого контакта металлических частей с кислотой. керамические внутренние детали (например, кварц или SiC)
- Использование мембранные изоляционные клапаны, где фторполимерные мембраны изолируют жидкость от металлических частей клапана
В таких условиях стандартные стали выходят из строя практически мгновенно, поэтому применение современных материалов становится необходимым.
• Газовые среды сверхвысокой температуры
Пиролиз метана— перспективный метод производства водорода с низким содержанием углерода — включает разложение природного газа при 1200-1400 ℃ в отсутствие кислорода с образованием водорода и твердого углерода.
Такие учреждения, как Немецкий КИТ разработали пиролиз ванны расплавленного металла, Где жидкое олово при 1400℃ используется в качестве теплоносителя для разложения метана.
Клапаны и насосы должны работать в таких экстремальных условиях, чтобы справиться с жидкое олово и горячие газообразные продукты:
- Металлические клапаны становятся непригодными, и заменяются на керамические клапаны (например, оксид алюминия or Карбид кремния) и расширение электромагнитные насосы
- Для выходного потока — смесь горячие частицы водорода и углерода—клапаны должны выдерживать эрозия от твердых частиц, с внутренними поверхностями часто покрытый циркониевой керамикой
• Точность управления и безопасность
Термохимические процессы часто состоят из многоступенчатые и тесно связанные подсистемы, например, цикл HyS, объединяющий термическое разложение и электролиз.
Клапаны должны:
- Точно контролировать скорость потока для поддержания стабильного давления и соотношения реагентов
- Обеспечить быстрое и герметичное перекрытие для легковоспламеняющихся или взрывоопасных сред (например, водорода, оксида углерода)
- Поддержка блокировки безопасности и функции аварийного отключения когда необходимо
- Быть оснащенным умные позиционеры которые получают данные датчиков и автоматически регулируют положение клапана для стабилизации ключевых параметров процесса
Типичные области применения и конечные пользователи
- Национальная лаборатория Саванна-Ривер (SRNL) и Sandia National Laboratories провели демонстрацию производства водорода с использованием гибридного серного цикла, используя реакторы на расплавленных солях в качестве источника тепла
- MIT и ExxonMobil работают над технологиями высокотемпературного пиролиза метана. Массачусетский технологический институт получил Финансирование Министерства энергетики разработать Реактор пиролиза расплавленного олова 1400°C
- Промышленные лидеры, такие как Air Liquide и Сименс Энерджи также изучают высокотемпературное термохимическое производство водорода
Краткое описание основных требований к клапанам для применения в высокотемпературных коррозионных средах
В различных отраслях промышленности к системам клапанов, работающим в условиях высокотемпературных коррозионных сред, предъявляются несколько важнейших технических требований:
• Чрезвычайная устойчивость к высоким температурам
Материалы и конструкция клапана должны выдерживать условия от нескольких сотен до более тысячи градусов Цельсия, избегая деградации из-за теплового воздействия. потеря прочности, ползучесть или термическая усталость.
Это достигается за счет жаропрочные сплавы, керамика, удлиненные капоты и охлаждающие рубашки, которые помогают поддерживать чувствительные компоненты в безопасных температурных пределах.
Например, реактор жидкого олова в Массачусетском технологическом институте требует клапанов, способных работать с расплавленным оловом. 1400 ℃ без сбоев.
• Устойчивость к коррозии и эрозии
Химическая природа многих жидкостей требует исключительной коррозионной стойкости.
Это достигается за счет выбор материала (например, сплавы с высоким содержанием никеля, тантал, Hastelloy) и расширение обработка поверхности (например, керамическое покрытие, алюминирование, силиконизация).
Уплотнительные зоны должны быть защищены от проникновения и накопления, например, расплавленные соли не должны контактировать графитовая набивка.
Для жидкостей с взвешенными частицами (например, углеродом или кристаллизованными солями), антиабразивные внутренние покрытия (например, цирконий) также имеют важное значение.
• Герметичное уплотнение
Высокие температуры затрудняют герметизацию из-за расширение материала и изменение вязкости жидкости.
Клапаны должны использовать герметичные конструкции с нулевой утечкой, Такие, как дроссельные клапаны с металлическим седлом и тройным эксцентриситетом or шаровые краны с металлическим седлом, способный сохранять целостность уплотнения, несмотря на температурные колебания.
В случае применения в опасных средах (токсичных, легковоспламеняющихся) клапаны должны включать в себя: двойное уплотнение or избыточное отключение функции для повышения безопасности.
• Предотвращение затвердевания и закупорки среды
Для отверждения таких сред, как расплавленные соли or расплавленный NaOH, клапаны должны включать отопление или изоляция для поддержания потока в полностью жидком состоянии.
Проекты должны избегать холодных пятен или мертвых зон, с обогреватели or электрические обогревательные куртки, И даже продувка инертным газом для предотвращения образования остаточных твердых отложений.
• Точное управление и быстрая реакция
Во многих приложениях, особенно системы исследований и испытаний, клапаны должны обеспечивать точный контроль и быстрое срабатывание.
Для этого требуются предсказуемые характеристики потока и высококачественные приводы.
Например, Регулирующие клапаны расплавленной соли CSP должен поддерживать линейное поведение потока при больших перепадах температур — часто проверяется с помощью динамическая калибровка потока полного хода.
• Совместимость с автоматизацией и интеллектуальная диагностика
Ручной доступ часто ограничен из-за рисков для безопасности в высокотемпературных, коррозионных средах.
Клапаны должны быть совместимы с системы дистанционного управления, Показывая интегрированные датчики и интеллектуальные позиционеры которые сообщают о положении клапана, температуре, давлении и диагностике неисправностей в режиме реального времени.
Это поддерживает раннее обнаружение неисправности (например, тепловые аномалии или потенциальный захват), что позволяет профилактическое обслуживание и сокращение незапланированных простоев.
• Модульность и удобство обслуживания
Учитывая высокую стоимость и ожидаемый длительный срок службы, конструкции клапанов должны быть направлены на модульность— например, быстрозаменяемые уплотнения, сальники или вставные детали затвора.
Это облегчает техническое обслуживание во время остановок без необходимости демонтажа всего узла клапана.
В радиоактивной среде, роботизированная замена использование модульных разъемов имеет решающее значение для безопасности и эффективности.
Таблица: Категории высокотемпературных коррозионных систем, их типичные области применения и ведущие организации
| Тип системы | Типичные приложения/проекты | Представительные клиенты/учреждения (тип) |
|---|---|---|
| Высокотемпературное хранилище расплавленных солей | Электростанции КСЭ, использующие модули хранения энергии на расплавленных солях (например, Gemasolar, Noor Tower) | Abengoa, ACWA Power (энергетические компании); Sandia (исследовательский институт) |
| Электролиз расплавленных солей | Пиропереработка отработанного топлива; Электроочистка металлов (например, процесс FFC) | ANL, INL, KAERI (институты ядерных исследований); Boston Metal (металлургическая компания) |
| Системы жидкометаллического контура | Испытания теплоносителя быстрого реактора (например, натриевый контур KASOLA); НИОКР по передаче тепла в реакторе CSP | TerraPower, Росатом (атомные компании); KIT, SCK•CEN (научно-исследовательские институты) |
| Электролиз твердого оксида (SOEC) | Демонстрация ядерной/возобновляемой водородной энергии (например, SOEC@INL 250 кВт); Промышленные экологически чистые водородные установки | FuelCell Energy, Sunfire (компании, занимающиеся водородом); INL, CEA (экспериментальные лаборатории) |
| Платформы для испытаний на высокотемпературную коррозию | Контуры коррозии расплавленных солей/жидких металлов; высокотемпературные газовые коррозионные печи | ORNL, INL (национальные лаборатории); университетские лаборатории материаловедения |
| Системы реакторов на расплавленных солях | Модульные демонстрационные реакторы MSR (например, Kairos Hermes, CAS TMSR) | Kairos Power, Terrestrial (стартапы MSR); Шанхайский институт прикладной физики (CAS) |
| Высокотемпературная термохимическая реакция | Демонстрация водородной энергетики MSR + HyS; Проекты пиролиза метана с использованием солнечной/атомной энергии | Southern Company (энергетическая компания); Массачусетский технологический институт (научно-исследовательский институт); Глобальные химические компании |
Заключение
Технологии клапанов для высокотемпературных коррозионных сред играют решающую роль в развитии новые энергетические системы, ядерная энергетика следующего поколения и инновационная обработка материалов.
На мировом рынке появляется все больше новых областей применения — от солнечная термальная установка с расплавленной солью и реакторы с расплавленной сольюдо высокотемпературное производство водорода и системы ядерного топливного циклаЭти системы навязывают беспрецедентные технические требования на производительность клапана.
Для производителей клапанов это означает и то, и другое. вызов и возможность: успех требует инвестиций в разработка специальных материалов и инновационные проекты, Такие, как самонагревающиеся высокотемпературные клапаны, замораживающие клапаныи другие решения, адаптированные для экстремальных условий эксплуатации.
В то же время эти развивающиеся секторы генерируют быстро растущий спросС развитием возобновляемых источников энергии и передовых проектов в атомной энергетике, Прогнозируется, что мировой рынок клапанов на основе высокотемпературных расплавленных солей значительно вырастет в течение этого десятилетия..
Чтобы извлечь выгоду из этой тенденции, компании-производители клапанов должны тесно сотрудничать с конечными пользователями— включая энергетические компании, научно-исследовательские институты и инжиниринговых подрядчиков — для совместной разработки индивидуальных решений.
Такой подход поможет поставщикам занять лидирующие позиции в грядущей революции в сфере энергетических технологий.
Подводя итог, клапаны для высокотемпературных агрессивных сред будет играть ключевую роль в обеспечении большего эффективное и более чистое использование энергии и более долговечные, не требующие особого ухода промышленные системы. Их важность и рыночный спрос будут продолжать расти во всем мире.
THINKTANK уже участвовал в нескольких международных проектах с участием выбор и настройка клапана для экстремальных условий.
Мы предлагаем полная инженерная цепочка— от моделирования конструкции и имитационного анализа до производственных процессов и сертификации материалов.
В этом кратком исследовательском отчете мы стремимся предоставить более четкое техническое руководство и совместные направления для организаций, которым требуются клапанные решения для высокотемпературных коррозионных сред.
Мы также приветствуем запросы на глобальные проекты и с нетерпением ждем расширение границ клапанных технологий для экстремальных условий совместно с нашими партнерами.
- WhatsApp: + 86 199 2125 0077
- Электронная почта: [электронная почта защищена]
- Wechat: +86 189 5813
- Веб-сайт: https://cncontrolvalve.com
