Проектирование и выбор обратных клапанов
Типы обратных клапанов
Шаровой обратный клапан (подъем)
Шаровой обратный клапан прост и компактен и обычно используется на небольших насосах для воды или сточных вод, где важна экономичность. Шаровой обратный клапан состоит из корпуса с резьбой или фланцем с внутренними элементами, которые направляют шар с резиновым покрытием внутрь и наружу седла при движении потока вперед и назад.

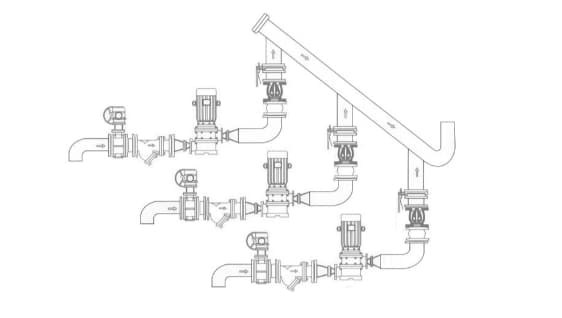

Бесшумный обратный клапан (подъем)
Бесшумный обратный клапан подходит для водопроводных и дренажных трубопроводов. Диск клапана направляется центральной осью на обоих концах впускного и выпускного отверстия и может гибко открываться и закрываться. Его можно установить горизонтально или вертикально. Диск клапана подпружинен, и его быстрое закрытие может эффективно снизить давление гидроудара, обеспечивая хорошую герметичность и отсутствие шума при закрытии. Он имеет такие преимущества, как небольшой размер, легкий вес, низкое сопротивление жидкости, усталостная прочность и длительный срок службы.
Обратный клапан форсунки (подъем)
Обратный клапан с осевым потоком представляет собой высокопроизводительный обратный клапан, разработанный в соответствии с API 6D и ASME B16.34. В дополнение к функции обычного обратного клапана он также использует превосходную технологию уплотнения, обеспечивающую нулевую утечку клапана. Уникальная конструкция внутреннего обтекаемого канала потока Вентури имеет такие преимущества, как небольшое сопротивление потоку, хорошее состояние потока, быстрая реакция на изменения среднего давления и небольшой размер. Это предпочтительный клапан для общепромышленного использования и использования в трубопроводах, он особенно подходит для выпусков масляных насосов и выходов компрессоров природного газа.
Двойной пластинчатый обратный клапан (поворотный)
Двойной пластинчатый обратный клапан имеет два подпружиненных диска дроссельной заслонки, которые устанавливаются на валу диска через отверстие. По сравнению с однодисковым обратным клапаном того же размера, эта конструкция также уменьшает вес диска на 50%. Благодаря нагрузке пружины этот клапан быстро реагирует на обратный поток.
Традиционный обратный клапан с рычагом и грузом
Обратный клапан с тяжелым молотком в основном используется в системе водоснабжения. Устанавливается вертикально на трубопроводе. От разницы давлений в системе и веса створки клапана зависит возможность осуществления подъема, автоматического предотвращения обратного потока воды среды и обеспечения нормальной работы трубопровода.

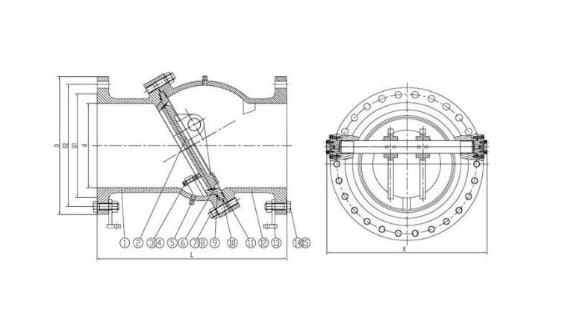

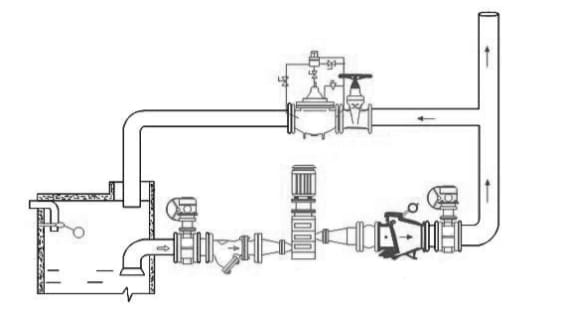

Обратный клапан с наклонным диском
Уплотняющая поверхность седла обратного клапана с наклонным диском является частью косого конуса. Линия уплотнения, образованная между седлом и диском, представляет собой приблизительно эллиптическую кривую. Угол между плоскостью кривой и осевой линией пути потока клапана составляет 60 градусов; Центр длинной оси приблизительной эллиптической линии уплотнения образует угловой эксцентриситет с осью конуса, то есть угол второго эксцентрика между осью конуса, где находится уплотнительная поверхность седла клапана, и осевой линией проточного канала корпуса клапана составляет от 15 градусов до 20 градусов
