Трехходовой регулирующий клапан представляет собой разновидность шарового клапана с направляющей клеткой, который имеет три трубопроводных соединения. THINKTANK производит серию HMD (тип смешивания потока) и серию HTD (тип отвода потока) для промышленных тяжелых условий схождения или отклонения потока. Он предназначен для сбалансированного и несбалансированного триммирования с функцией дросселирования или включения/выключения. Стандартные трехходовые регулирующие клапаны поставляются в сборе с пневматическим/поршнево-мембранным приводом или электрическим приводом, позиционером клапана и регулятором воздушного фильтра для точного регулирования расхода.
Трехходовой проходной регулирующий клапан имеет три отверстия для потока, одно впускное и два выпускных отверстия, называемых отводным типом, два впускных отверстия и одно выпускное отверстие, называемое смесительным типом. Трехходовой регулирующий клапан смешивающего типа используется для объединения двух жидкостей в третью жидкость или для смешивания двух одинаковых жидкостей с разными температурами в жидкость одинаковой температуры. Трехходовой регулирующий клапан перепускного типа разделяет жидкость на две жидкости.
В зависимости от различных приводов трехходовые регулирующие клапаны делятся на три типа: электрический трехходовой регулирующий клапан, пневматический трехходовой регулирующий клапан и трехходовой регулирующий клапан с ручным управлением. В зависимости от конструкции трима клапана он включает два типа: трехходовой регулирующий клапан перепускного типа и трехходовой регулирующий клапан смешивающего типа.
Модели серий HMT и HDT представляют собой трехходовые регулирующие клапаны в THINKTANK. Модель клапана HMT представляет собой трехходовой регулирующий клапан для смешивания.
Используемый привод представляет собой многопружинный привод с малогабаритным диафрагменным двигателем высокой мощности и сильно упрощенным рабочим механизмом. Применяется для регулирования нагрева теплопреобразователей и т.п.
Модель клапана HDT представляет собой трехходовой регулирующий клапан для перераспределения давления.
Он оснащен малогабаритным диафрагменным двигателем с высокой выходной мощностью, подходящим для работы в больших портах и с высоким перепадом давления.
1. Соединительная труба 2. Двухвинтовой болт
3. Шестигранная гайка 4. Уплотнение
5. Прокладка 6. Нижняя крышка.
7. Корпус 8. Заглушка
9. Верхнее седло 10. Шток
11. Крышка 12. Сальниковая пружина
13 и 14. Гайки и болты 15. Пружинная пластина
16 и 17. Шпильки и гайки 18. Контргайка
19. Соединитель штока 20. Привод
Трехходовой V-образный порт с линейными характеристиками
Мембранный привод одностороннего действия, поршень пружинного типа
привод, поршневой привод двойного действия
Нейлон с тканевой прокладкой и этиленпропиленовый каучук
• от 20 до 100 кПа (от 0.2 до 1.0 кгс/см2)
• от 40 до 200 кПа (от 0.4 до 2.0 кгс/см2)
• от 80 до 240 кПа (от 0.8 до 2.4 кгс/см2)
0.14, 0.25, 0.28, 0.4, 0.5 МПа
Внутренняя резьба Rc1/4 или 1/4NPT
-30 В 70 ℃
• FO: Воздух закрывает (комбинированный привод прямого действия.)
• FC: Воздух открывает (комбинированный привод обратного действия.)
• P/P или I/P позиционер
• Регулятор воздушного фильтра
• Маховик верхнего или бокового монтажа.
• Концевой выключатель
• Соленоидный клапан
• Передатчик движения
• Бустерное реле
• Запорный клапан
• Реле шлюзового шлюза
• Другие
Обратитесь к таблице 1.
• Линейный
• Металлическое сиденье
Согласно IEC 60534-4:2006, класс IV, утечка меньше.
более 0.01% от максимальной пропускной способности клапана.
• 30: 1
• Без позиционера: в пределах 3% полной шкалы.
• С позиционером: в пределах 1% полной шкалы.
• Без позиционера: в пределах ±5% полной шкалы.
• С позиционером: в пределах ±1% полной шкалы.
Рисунок 2-1 Удлинительная крышка
Подходящий диапазон средних температур от -60 до -29. ℃),
или старше 200 ℃),)
1. Удлинительная крышка 2. Упаковка
3. Осмотр (по индивидуальному заказу) 4. Втулка
Рисунок 2-2 Сильфонное уплотнение
Крышки с сильфонным уплотнением используются при отсутствии утечек (менее
1×10-6 куб.см гелия в секунду) вдоль штока допустимо.
Они часто используются, когда технологическая жидкость токсична,
летучие, радиоактивные или очень дорогие. Этот специальный
конструкция крышки защищает как шток, так и клапан
уплотнение от контакта с технологической жидкостью.
1. Нижняя крышка 2. Сильфон
3. Осмотр (по индивидуальному заказу) 4. Верхний капот
| Номинальный диаметр Ду (мм) | Размер порта | Номинальная кв Значение | Ход (мм) |
| Линейные приводы | |||
| 20 | 20 | 5.3 | 16 |
| 25 | 20 | 5.3 | 16 |
| 25 | 8.5 | 16 | |
| 32 | 20 | 5.3 | 16 |
| 25 | 8.5 | 16 | |
| 32 | 13 | 25 | |
| 40 | 25 | 8.5 | 16 |
| 32 | 13 | 25 | |
| 40 | 21 | 25 | |
| 50 | 32 | 13 | 25 |
| 40 | 21 | 25 | |
| 50 | 34 | 25 | |
| 65 | 40 | 21 | 25 |
| 50 | 34 | 25 | |
| 65 | 53 | 40 | |
| 80 | 50 | 34 | 25 |
| 65 | 53 | 40 | |
| 80 | 85 | 40 | |
| 100 | 65 | 53 | 40 |
| 80 | 85 | 40 | |
| 100 | 135 | 40 |
| Номинальный диаметр Ду (мм) | Размер порта | Номинальная кв Значение | Ход (мм) |
| Линейные приводы | |||
| 125 | 80 | 85 | 40 |
| 100 | 135 | 40 | |
| 125 | 210 | 60 | |
| 150 | 100 | 135 | 40 |
| 125 | 210 | 60 | |
| 150 | 340 | 60 | |
| 200 | 125 | 210 | 60 |
| 150 | 340 | 60 | |
| 200 | 535 | 60 | |
| 250 | 150 | 340 | 60 |
| 200 | 535 | 60 | |
| 250 | 800 | 100 | |
| 300 | 200 | 535 | 60 |
| 250 | 800 | 100 | |
| 300 | 1280 | 100 | |
| 350 | 250 | 800 | 100 |
| 300 | 1280 | 100 | |
| 350 | 1600 | 100 |
Описание:
Конструкция пробки трехходового регулирующего клапана рассчитана на открытое положение. Если клапан вставлен в седло клапана, то это регулирующий клапан смешивания. Имеются два входных порта и один выходной порт (см. рис. а, б). Плунжер клапана расположен снаружи седла клапана, который отводит рабочий регулирующий клапан. Имеется один входной порт и два выходных порта (см. рис. c, d).

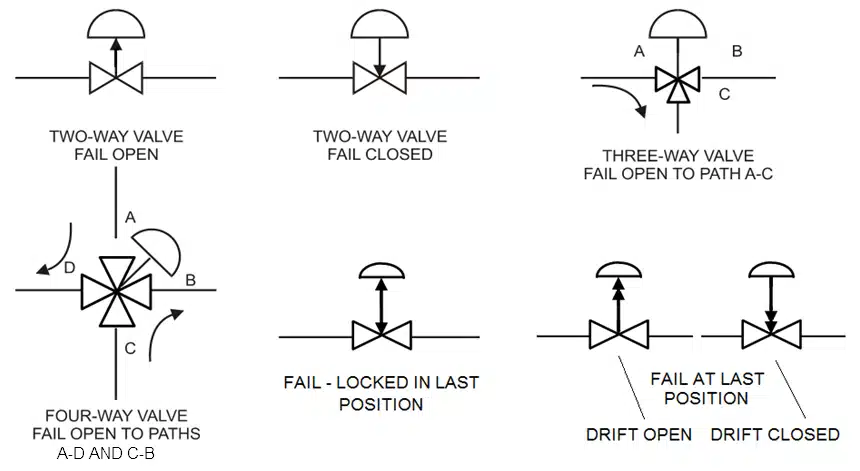

Поскольку трехходовой регулирующий клапан выполняет операции открытия и закрытия одновременно, в трехходовом регулирующем клапане такого типа нет воздуха для открытия или воздуха для закрытия.
• Для службы смешивания прямого действия отказ воздуха означает вертикальный проход (B → AB). Но для службы смешивания обратного действия отказ воздуха означает, что поток проходит горизонтально (A → AB).
• Для службы отвода прямого действия отказ воздуха означает горизонтальный проход (AB → A). Но для службы отклонения обратного действия отказ воздуха означает, что поток является вертикальным (AB → B).
