| Размер | 3/4 ″ - 16 ″ |
| Тип | Прямой клапан, шарового типа |
| Рейтинг | ANSI класс 150, класс 300, класс 600 ДЖИС10К, 16К, 20К, 30К, 40К |
| Материалы | A216Gr WCB, WC6, A352 LCB, CF8, CF8M, CF3M, CF3, другие сплавы. |
| Связь | Фланцевый, приварной встык, приварной в раструб, RTJ |
| Утечка сиденья | ANSI/FCI 70-2, Класс IV.Класс V. Класс VI (мягкое сиденье) |
| Привод | Пневматический привод с многопружинной мембраной/одной пружинной мембраной, цилиндрический привод, электрический привод |
Если вас интересует дополнительная информация о регулирующих клапанах клеточного типа, пожалуйста, не стесняйтесь обращаться к нам.
THINKTANK — специализированный производитель регулирующих клапанов с направляющей клеткой, предназначенных для удовлетворения критически важных требований к управлению технологическими процессами в различных областях применения в нефтегазовой, нефтехимической и энергетической промышленности.
Регулирующие клапаны клеточного типа предназначены для сбалансированных или несбалансированных плунжеров. Отличие заключается в том, что плунжер шарового клапана со сбалансированной клеткой имеет балансировочное отверстие, расположенное в верхней части плунжера. Этот трим подходит как для условий высокого, так и для низкого перепада давления.
Несбалансированные заглушки создают внутреннюю силу, которая равна перепаду давления на заглушке плюс площадь заглушки. F= П х А
Стандартная обвязка клетки спроектирована со специальной формой окон, которая зависит от характеристики потока (линейная, равнопроцентная, быстрое открытие и др.) регулирующего клапана.

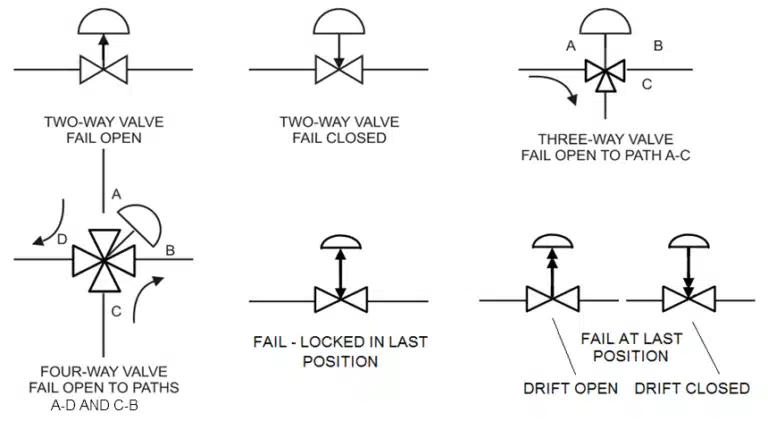

Изображение из инструменты
1. Третье поколение гладколитых полостей корпуса S-типа обладает большей циркуляционной способностью, что позволяет снизить первоначальные инвестиции, как и сейчас, с более эффективной средней скоростью потока за счет улучшения второго поколения с помощью CFD (вычислительной гидродинамики).
2. В соответствии со стандартом ASME корпус клапана и верхняя крышка спрессованы вместе шпилькой с двойной головкой.
3. Стабильность движения плунжера повышается благодаря прочной направляющей клетки и уникальному сбалансированному уплотнительному кольцу (структура GF TFE для комнатной температуры, графит 1398 и структура Graph-lock для высоких температур), что снижает вибрацию и механический шум.
4. Прочная клетка защищает корпус клапана от паровых и кавитационных повреждений. Был канал S обтекаемой формы и это дает малые потери перепада давления, высокий расход, широкий диапазон регулирования.
Регулирующие клапаны с верхним и клеточным направляющими являются наиболее популярными элементами управления в технологическом контуре.
Пневматические односедельные регулирующие клапаны модели HTS с верхним направляющим предназначены для эксплуатации в тяжелых условиях.
Компактный корпус клапана с проточным каналом S-образной формы с низкими потерями давления обеспечивает большую пропускную способность, диапазон регулирования и высокую точность характеристик расхода.
Плунжер клапана обладает высокой виброустойчивостью, поскольку удерживается верхней направляющей с большой площадью скольжения. Характеристики перекрытия потока соответствуют стандартам IEC или JIS. В приводе, интегрированном с простейшими механизмами, используется компактный, но мощный мембранный привод, нагруженный множеством пружин.
Клапаны модели HTS широко применяются для надежного управления с высокими характеристиками запирания в технологических линиях с высокой или низкой температурой и высоким давлением.
1. Корпус 2. Прокладка седла 3. Седло 4. Заглушка 5. С верхней направляющей
6. Уплотнительная прокладка 7. Крышка 8. Пружина сальника 9. Сальник
10. Винт уплотнения 11. Фланец уплотнения 12. Винт 13. Гайки
14. Шток 15. Контргайка 16. Соединитель штока 17. Привод
Регулирующие клапаны клеточного типа со сбалансированным давлением модели HCB предназначены для эксплуатации в тяжелых условиях. Компактный корпус клапана, имеющий S-образный проточный канал с низкими потерями давления и стабилизатор, регулирующий турбулентный поток вокруг клетки, обеспечивает большую пропускную способность, диапазон регулирования и высокую точность характеристик потока.
Плунжер клапана имеет конструкцию разгруженного по давлению, что позволяет управлять потоком при высоком перепаде давления с небольшой силой срабатывания. В приводе, интегрированном с простейшими механизмами, используется компактный, но мощный мембранный привод, нагруженный множеством пружин. Клапаны модели HCB широко применяются для надежного управления технологическими линиями с высокой или низкой температурой, высоким давлением или высоким перепадом давления, где требуются динамическая стабильность, низкий уровень шума и стойкость к кавитации/миганию.
1. Корпус 2. Прокладка седла 3. Клетка 4. Пробка 5. Уплотнение
6. Крышка 7. Двухвинтовой болт 8. Шестигранная гайка 9. Сальниковое уплотнение
Пружина 10. Сальниковое уплотнение 11. Винт уплотнительного кольца 12. Пластина уплотнительного кольца
13 и 14. Гайки и болты 15. Шток 16. Контргайка
17. Соединитель штока 18. Привод
Дополнительные аксессуары для регулирующих клапанов
• P/P или I/P позиционер
• Регулятор воздушного фильтра
• Маховик верхнего или бокового монтажа.
• Концевой выключатель
• Соленоидный клапан
• Передатчик движения
• Бустерное реле
• Запорный клапан
• Реле шлюзового шлюза
• Другие
Регулирующие клапаны с верхней и нижней клеткой также называются регулирующие клапаны с двойным седлом.
Регулирующий клапан модели HDB отлично подходит для применений, связанных с загрязненными жидкостями в сочетании с высокими перепадами давления. Некоторые типичные условия эксплуатации и эксплуатационные требования включают в себя:
– Чистые и грязные технологические жидкости
– Умеренные и высокие перепады давления
– Большая пропускная способность и рабочий диапазон
– Устойчивость к вибрации технологической системы
– Варианты с низким уровнем выбросов и нулевыми утечками
Двухседельный регулирующий клапан сочетает в себе превосходные характеристики контроля перепада высокого давления и способность работать с грязными жидкостями. Конструкция с двумя портами обеспечивает сбалансированное воздействие давления внутри клапана, что уменьшает размер привода и требования к усилию.
Динамическая сила, действующая на пробку, имеет тенденцию уравновешиваться, поскольку поток открывает одно отверстие и закрывает другое. Корпуса двухходовых клапанов Globe обратного действия обычно имеют более высокую пропускную способность, чем одноходовые клапаны того же размера линии.
Многие двухпортовые корпуса перевернуты, поэтому плунжер клапана можно устанавливать как при нажатии вниз для открытия, так и при нажатии вниз для закрытия.
Посадка двухседельного регулирующего клапана «металл по металлу» обычно обеспечивает запорную способность только класса II, хотя возможна также возможность закрытия класса III.
Заглушки клапанов с направляющими портами от THINKTANK® часто используются для дросселирования двухпозиционного типа или низкого давления. Плунжеры клапана с верхней и нижней направляющей обеспечивают стабильную работу в тяжелых условиях эксплуатации.
1. Болты с шестигранной головкой 2. Крышка 3. Уплотнительное кольцо обмотки
4. Нижнее седло 5. Корпус клапана 6. Пробка 7. Уплотнительная прокладка 8.
Верхнее седло 9. Крышка клапана 10. Шпилька 11. Шестигранные гайки 12.
Уплотнительная пружина 13. Комплект уплотнений 14. Винт уплотнения 15.
Сальниковое уплотнение 16. Винт 17. Гайки 18. Шток 19. Фиксатор
Гайка 20. Индикатор 21. Исполнительный механизм
