Пневматический двухпозиционный клапан используется для герметичного закрытия жидкостей, газов и паров. Он имеет стандартные опции, такие как температурные расширения и металлические сильфонные уплотнения.
Так как этот регулирующий клапан сконструирован по принципу модульной сборки, то он может комплектоваться пневмоприводом и опционально с маховиком, а также может быть оснащен другими аксессуарами, такими как концевые выключатели, соленоидный клапан, И так далее.
К регулирующим клапанам модулирующего типа относятся односедельные регулирующие клапаны, двухседельные регулирующие клапаны, регулирующие клапаны углового типа, регулирующие клапаны с клеткой и т.д.
Например, сбалансированный трим с направляющей клеткой, кольцо со сбалансированным движением, стандартная клетка делительного лабиринтного типа, опциональное уплотнительное кольцо движения, высокопрочная конструкция. Серия 510D является наиболее точным регулирующим клапаном в режиме работы с высоким перепадом давления, в нем используется клапанная клетка лабиринтного типа, имеет характеристику многоступенчатого падения давления, клапан с многослойной лабиринтной прокладкой может снизить шум жидкости и устранить кавитацию, а также клапан с несколькими отверстиями. Кроме того, значительно уменьшает объем, трим в клапане является взаимозаменяемым между регулирующим клапаном серии HCB и регулирующим клапаном с клеткой серии HSC.
Самодействующий регулирующий клапан также известен как самодействующий регулятор давления, которому не требуется дополнительная мощность для привода клапана, самодействующий регулирующий клапан использует энергию среды для управления самим клапаном, поэтому он называют самодействующими или самодействующими. Регулирующий клапан с автоматическим управлением может осуществлять регулировку температуры, давления, перепада давления, скорости потока и других параметров. Он имеет характеристики простой структуры, низкой цены, надежного действия и так далее. Он подходит для случаев, когда изменения скорости потока невелики, точность регулировки невысока или затруднена подача воздуха/питания КИПиА.
Регулирующие клапаны низкого давления предназначены для регулирования расхода жидкости в системах, работающих при низком давлении. Термин «низкое давление» может быть относительным и зависеть от конкретной отрасли или применения, но обычно он относится к системам, работающим под давлением около 20 фунтов на квадратный дюйм (фунтов на квадратный дюйм) или ниже.
Эти клапаны функционируют так же, как и любые другие регулирующие клапаны, поскольку они пропускают большее или меньшее количество жидкости в зависимости от положения клапана. Положением клапана можно управлять вручную или автоматически с помощью привода, который может быть электрическим, пневматическим, гидравлическим или ручным.
Регулирующие клапаны низкого давления бывают различных конструкций, включая шаровые, запорные, шаровые и поворотные затворы. Выбор используемого типа клапана зависит от нескольких факторов, в том числе от характера контролируемой жидкости, требуемой скорости потока и конкретных требований применения.
Хотя по принципу действия они могут быть аналогичны регулирующим клапанам, предназначенным для более высоких давлений, регулирующие клапаны низкого давления сконструированы из материалов и компонентов, которые могут обеспечить надежную герметизацию и поддерживать управление при низких давлениях. Обеспечение хорошего уплотнения при низком давлении может быть сложной задачей, так как даже небольшие утечки могут составлять значительный процент от общего потока.
Регулирующие клапаны низкого давления используются в самых разных областях, включая системы водоснабжения, газораспределительные сети и многие другие, где давление жидкости относительно низкое.
«Регулирующие клапаны среднего давления» — это термин, используемый для описания регулирующих клапанов, которые предназначены для эффективной работы в приложениях со средним или средним уровнем давления.
В промышленном контексте определение «низкого», «среднего» и «высокого» давления может широко варьироваться в зависимости от конкретного применения или отрасли. Например, в некоторых отраслях «среднее давление» может относиться к давлению в диапазоне нескольких сотен фунтов на квадратный дюйм (фунтов на квадратный дюйм), а в других — к давлению в тысячи фунтов на квадратный дюйм.
Регулирующие клапаны среднего давления бывают самых разных конструкций, включая шаровые клапаны, шаровые краны, дисковые затворы и т. д., и могут приводиться в действие различными способами, в том числе вручную или с помощью электрических, пневматических или гидравлических приводов.
Независимо от их конкретной конструкции, основная функция этих клапанов заключается в регулировании потока жидкости (которая может быть жидкостью или газом) в условиях среднего давления. Они делают это, изменяя размер отверстия, через которое проходит жидкость, которое можно регулировать для контроля скорости потока жидкости.
Как и все регулирующие клапаны, регулирующие клапаны среднего давления используются в самых разных отраслях и областях применения, везде, где требуется точное управление потоком жидкости в контексте среднего давления. Сюда входят такие отрасли, как нефть и газ, производство электроэнергии, очистка воды и сточных вод, химическая переработка и многое другое.
Пневматический односедельный угловой регулирующий клапан с верхним управлением, применяемый с неуравновешенным плунжером, для этого односедельного углового регулирующего клапана с верхним управлением требуется большое выходное усилие привода. Размер уменьшен за счет использования многопружинного диафрагменного привода тонкой конструкции. Эта серия хорошо подходит для кристаллизации суспензии полимера и высокотемпературной жидкости, поскольку здесь не используется конструкция со сбалансированным давлением.
В модели 510D используется сбалансированная триммерная направляющая с клеткой, кольцо со сбалансированным движением, стандартная клетка лабиринтного типа деления, опциональное уплотнительное кольцо для перемещения, высокопрочная конструкция. Серия 510D является наиболее точным регулирующим клапаном в режиме работы с высоким перепадом давления, в нем используется клапанная клетка лабиринтного типа, имеет характеристику многоступенчатого падения давления, клапан с многослойной лабиринтной прокладкой может снизить шум жидкости и устранить кавитацию, а также клапан с несколькими отверстиями. Кроме того, значительно уменьшает объем, трим в клапане является взаимозаменяемым между регулирующим клапаном серии HCB и регулирующим клапаном с клеткой серии HSC.
Клапаны с ручным управлением — это клапаны, которые управляются вручную, обычно путем поворота маховика, рычага или кривошипа. Оператор вручную регулирует положение клапана, чтобы контролировать поток жидкости через систему. Этот регулирующий клапан по-прежнему шарового типа, и они используются как для дросселирования, так и для отключения. Диск или плунжер внутри клапана можно перемещать ближе или дальше от седла клапана для регулировки потока.
Электрические / моторизованные регулирующие клапаны, также известные как регулирующие клапаны с электрическим приводом, представляют собой клапаны, которыми можно управлять дистанционно или автоматически с помощью электрического привода. Привод использует электродвигатель для управления положением клапана, который, в свою очередь, регулирует поток жидкости через клапан.
Эти типы клапанов обычно используются в различных промышленных приложениях, где требуется точное управление потоком жидкости. Их можно найти на водоочистных сооружениях, нефте- и газопроводах, предприятиях химической промышленности, системах отопления, вентиляции и кондиционирования воздуха и во многих других местах.
Работа электрического/моторизованного регулирующего клапана может быть модулирующей или двухпозиционной:
Модулирующее управление: В этом режиме клапан можно установить в любое положение между полностью открытым и полностью закрытым, чтобы контролировать скорость потока жидкости. Это полезно в приложениях, где скорость потока необходимо регулировать динамически в зависимости от изменяющихся условий процесса.
Включение/выключение управления: В этом режиме клапан либо полностью открыт, либо полностью закрыт. Это полезно в приложениях, где необходимо полностью остановить поток или дать ему возможность течь свободно, например, в приложениях с защитным отключением.
Электрический привод обычно получает сигнал от системы управления, такой как ПЛК (программируемый логический контроллер) или РСУ (распределенная система управления), которая сообщает ему, в какое положение следует переместить клапан. Это позволяет осуществлять точное автоматическое управление расходом жидкости в зависимости от потребностей процесса.
Пневматические или цилиндрические регулирующие клапаны представляют собой регулирующие клапаны, в работе которых используется пневматический привод. Привод использует давление воздуха для управления положением клапана, который, в свою очередь, регулирует поток жидкости через клапан.
В типичном пневматическом приводе давление воздуха подается на диафрагму или поршень, который затем перемещает шток, прикрепленный к клапану. Движение штока может открывать или закрывать клапан или перемещать его в любое промежуточное положение для плавного управления.
Пневматические регулирующие клапаны могут быть «нормально открытыми», что означает, что они остаются открытыми, когда не подается давление воздуха, или «нормально закрытыми», что означает, что они остаются закрытыми, когда не подается давление воздуха. Они также могут быть двойного действия, что означает, что давление воздуха может использоваться как для открытия, так и для закрытия клапана.
Эти клапаны широко используются в различных отраслях промышленности, таких как нефть и газ, водоснабжение и водоотведение, производство электроэнергии и химическая переработка. Пневматические регулирующие клапаны популярны из-за их надежности, простоты обслуживания и простоты интеграции в системы управления.
Пневматические приводы также имеют то преимущество, что они безопасны для работы во взрывоопасных средах, поскольку они не создают искр, как некоторые электрические устройства. Они также могут создавать большое усилие, что может быть полезно для работы с более крупными клапанами.
В этом типе поток жидкости изменяется за счет вращательного движения закрывающего элемента. Поворотные задвижки бывают трех типов.
Как следует из названия, форма клапана похожа на шар с емкостью для потока жидкости. Прямо при открытии этот клапан запускает поток, а после поворота на 90° останавливает поток. Шаровой кран имеет хорошую устойчивость к высокой температуре и высокому давлению. Преимуществом шарового крана является простота обслуживания и низкий крутящий момент. С другой стороны, он также имеет тот недостаток, что вызывает коррозию, когда жидкость попадает внутрь клапана, в основном, в закрытом положении.
Дисковый затвор имеет диск, вращающийся внутри трубы на 90˚. Диск позволяет штоку проходить сквозь него и поддерживается обоими концами. Подобно шаровому крану, дроссельная заслонка также останавливается при вращении под прямым углом. Дроссельный клапан имеет возможность управления большими расходами и приложениями с низким давлением. Он доступен по цене и имеет быстрое открытие. У него есть только один недостаток - свободное отключение.
Пробковый клапан доступен как в цилиндрической, так и в конической форме. Во время открытия этого клапана как впускной, так и выпускной конец этого клапана соединяются, образуя напорную линию. Этот клапан подходит как для химической, так и для нефтехимической промышленности. Пробковый клапан имеет такие преимущества, как меньшее техническое обслуживание, меньшие требования к высоте и быстрое открытие. Он имеет низкий перепад давления и не обеспечивает неплотного закрытия, как дроссельная заслонка. Пробковый клапан также имеет недостатки, такие как недоступность по цене и непригодность для дросселирования.

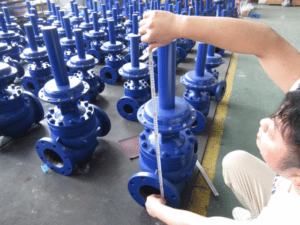

При высоких температурах задвижка используется для включения/выключения. Это также рекомендуется для служб без регулирования из-за его полностью закрытой или полностью открытой конструкции. Он имеет раздвижные ворота для контроля потока. Хорошо работает при прямолинейном течении жидкости с минимальными ограничениями. В зависимости от формы задвижки делятся на две категории: параллельные и клиновые.
Задвижка начинает работать, когда шток поворачивается либо по часовой стрелке для закрытия, либо по часовой стрелке для открытия. При перемещении штока задвижка перемещается вверх и вниз. Преимущество задвижки в том, что она имеет герметичное уплотнение. Задвижка также имеет тот недостаток, что требует большей силы срабатывания.
Из-за шаровидной формы этот клапан называется шаровым клапаном. Его закрывающий элемент представляет собой заглушку с кнопкой, расположенной прямо по центру. Когда пробка поднята, шаровой клапан пропускает жидкость. Шаровой клапан в основном имеет 3 конструкции корпуса: Z, Y и угловой корпус. Преимущество шарового клапана в том, что он имеет лучшие характеристики дросселирования, чем другие клапаны. У него также есть недостаток, заключающийся в высоком падении давления.
Мембранный клапан имеет компрессор, соединенный с гибкой диафрагмой. Эта диафрагма поднимается во время открытия этого клапана и позволяет потоку жидкости. Когда клапан закрыт, он плотно перекрывает путь. Мембранный клапан работает при низкой температуре и низком давлении и отлично подходит для агрессивных жидкостей. Преимущество мембранного клапана в том, что он прост в обслуживании и имеет простую конструкцию. У него также есть недостатки, такие как его нельзя использовать при высоких температурах и высоком давлении.
Пережимной клапан более экономичен, чем другие клапаны. Этот клапан используется для суспензий или жидкостей с минимальным содержанием твердых частиц. Он похож на мембранный клапан, но использует гибкие элементы, такие как резина, для отключения потока жидкости. Для приведения в действие пережимного клапана гидравлическое давление воздействует на эластомерную втулку. Пережимной клапан не имеет внутренних препятствий и, следовательно, имеет низкий перепад давления. Это хорошее преимущество пережимного клапана.
Обычно промышленный процесс осуществляется с помощью управления без обратной связи или управления с обратной связью для поддержания желаемых данных, таких как пропускная способность, давление или температура.
Как правило, система управления без обратной связи, которая управляет действием, зависит только от входного сигнала без его выходной реакции.
Система управления с обратной связью, которая управляет действием, зависит как от входного сигнала, так и от сигнала обратной связи от контроллеров клапана.
Оператор управляет переменной процесса p2 через дистанционный регулятор
Оператор управляет переменной процесса p2 замкнутый цикл
Управление системой: Контроллер и привод
Контролируемая система: исполнительный элемент, насос, трубопровод, система отопления и т. д.
входной сигнал: Это сигнал от диспетчерской/оператора на позиционер клапана.
Выходной сигнал: Это сигнал от позиционера клапана, а затем обратная связь с системой управления.
Пневматические регулирующие клапаны шарового типа: Шаровой клапан, привод, позиционер клапана, регулятор воздушного фильтра.
Привод: Это устройство, обеспечивающее питание для активации клапанов.
Клапаны управления паром с пневматическими приводами широко используются в промышленных процессах, таких как сахарные заводы, электростанции, химическая промышленность, нефть и газ.
Обычно это сборка с позиционером клапана E/P или P/P для получения входного сигнала из комнаты контроллера, 4-20 мА или 3-15 фунтов на квадратный дюйм.
Парораспределители с пневматическим приводом предназначены для регулирования расхода пара в различных промышленных применениях. Они используют пневматические приводы для управления открытием и закрытием клапана.
Вот как они работают:
Пневматический привод: Пневматический привод использует давление воздуха для создания движения, которое открывает или закрывает клапан. Обычно он работает через диафрагму или поршневой механизм. Когда вводится сжатый воздух, он перемещает диафрагму или поршень, который, в свою очередь, перемещает шток клапана и изменяет положение клапана. Эти приводы могут быть с пружинным возвратом (одностороннего действия, когда давление воздуха открывает или закрывает клапан, а пружина возвращает клапан в исходное состояние при сбросе давления воздуха) или двойного действия (где давление воздуха может как открывать, так и закрывать клапан). .
Паровой регулирующий клапан: Клапанный компонент этой системы специально разработан для работы с высокой температурой и давлением пара. Это может быть сферический, вентильный или шаровой кран, в зависимости от конкретных потребностей системы. Когда клапан открывается или закрывается приводом, он пропускает большее или меньшее количество пара, эффективно контролируя расход пара в системе.
Эти клапаны используются в различных отраслях и областях применения, включая электростанции (где пар используется для выработки электроэнергии), предприятия пищевой промышленности и любые другие области применения, где необходимо точно контролировать поток пара.
В системе с этими клапанами пневматический привод обычно получает сигналы от системы управления, которая сообщает ему, насколько далеко открывать или закрывать клапан. Это позволяет автоматически и точно контролировать расход пара в зависимости от текущих требований системы.
Описание
Многопружинные мембранные пневмоприводы типа P/R применяются для управления работой регулирующих клапанов и других позиционирующих элементов в автоматических промышленных системах. Возможны два следующих варианта конструкции привода:
– Прямое действие (воздух – продвигает шток)
– Обратное действие (воздух – шток втягивается)
Особенности
1. Отливки верхней диафрагмы 2. Диафрагма
3. Пластина диафрагмы 4. Пружина
5. Отливки нижней диафрагмы 6. Шток привода
7. Вилка 8. Регулировочная гайка 9. Индикатор хода
1. Отливки верхней диафрагмы 2. Диафрагма
3. Пластина диафрагмы 4. Пружина
5. Отливки нижней диафрагмы 6. Шток привода
7. Вилка 8. Регулировочная гайка 9. Индикатор хода
Привод модели TT-667 представляет собой диафрагменный привод обратного действия с противодействующей пружиной. Привод позиционирует плунжер клапана в ответ на изменяющееся давление пневматической нагрузки на диафрагму привода.
Описание
Наша модель ТТ-667 мембранный привод с одной пружиной 100% заменить Рыбак 667, которые предназначены для обеспечения стабильного включения/выключения или дросселирования регулирующей арматуры. Эти подпружиненные мембранные приводы реагируют на пневматический выходной сигнал контроллера или позиционера клапана, чтобы определить положение плунжера клапана. Мембранный привод 667 имеет обратное действие.
Технические характеристики:
Это может быть односедельная, двухседельная конструкция трима шарового типа с сепараторной направляющей и верхней направляющей для процесса промышленного проектирования. Узел корпуса регулирующего клапана с пневматическим приводом для регулирования или отключения выходного давления, расхода или температуры.
Трехходовые регулирующие клапаны служат для отвода или смешивания. Пневмопривод выполнен в виде резиновой диафрагмы с несколькими пружинами или пневмопривода поршневого/цилиндрового типа с односторонним или двусторонним действием.
Трехходовые регулирующие клапаны шарового типа представляют собой специализированные регулирующие клапаны, которые имеют три порта и два седла клапана, что позволяет клапану одновременно соединять два порта в различных комбинациях. Это позволяет им выполнять несколько функций, для которых в противном случае потребовалось бы несколько двухходовых клапанов.
Вот общее представление о том, как они работают:
Приложение для смешивания: В конфигурации «смешивания» жидкость может поступать в клапан через два разных порта, а затем смешиваться и выходить через третий порт. Эта конфигурация часто используется в системах отопления и охлаждения, где необходимо смешивать горячие и холодные жидкости для достижения определенной выходной температуры.
Отклоняющее приложение: В «отводной» конфигурации жидкость поступает в клапан через один порт и может быть направлена в любой из двух других портов. Это часто используется, когда жидкость необходимо направить по двум разным путям в системе.
Трехходовые регулирующие клапаны шарового типа обычно приводятся в действие (открываются и закрываются) с помощью ручного колеса, электродвигателя, пневматического или гидравлического цилиндра или соленоида. Привод может регулировать положение внутреннего механизма (обычно диска или шара) для изменения пути жидкости через клапан, что позволяет точно контролировать поток жидкости.
Как и все шаровые клапаны, трехходовые регулирующие клапаны шарового типа обладают хорошей дроссельной способностью, что означает, что они могут очень точно регулировать расход жидкости. Это делает их идеальными для применений, где важен точный контроль над потоком жидкости. Однако они также имеют более высокий перепад давления, чем другие. типы клапанов из-за более сложного пути потока, который может учитываться при проектировании системы.
Положение отказа регулирующего клапана 101
