Описание

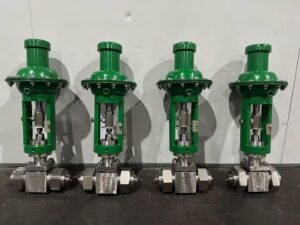

Односедельный регулирующий клапан со сбалансированной клеткой серии HCB
Односедельные регулирующие клапаны со сбалансированной клеткой серии HCB включают в себя как прямоточные, так и угловые клапаны. В этих клапанах на плунжере или клетке клапана используются высокоэффективные уплотнительные кольца. Корпус клапана имеет компактную конструкцию и оснащен направляющей поток лопаткой, предназначенной для улучшения баланса жидкости вокруг клетки, что приводит к минимальному перепаду давления, высокой пропускной способности, широким возможностям регулировки и точным характеристикам потока. Эта конструкция соответствует стандарту IEC 60534-2-1-2011. Регулирующий клапан обеспечивает превосходную динамическую стабильность, низкий уровень шума и минимальную кавитационную коррозию. Он соответствует стандарту ANSI FCI 70-2-2013 по утечкам. Клапан совместим как с многопружинной диафрагмой, так и с цилиндрическим приводом, что обеспечивает компактную конструкцию и высокую выходную силу. Рукавный регулирующий клапан HCB подходит для управления различными высокотемпературными и низкотемпературными жидкостями под высоким давлением и может быть адаптирован в соответствии с особыми требованиями.
ХАРАКТЕРИСТИКИ
Телосложение
Прямоточный литой проходной клапан
Номинальный размер
3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 4", 5", 6", 8", 10", 12", 14", 16"
Рейтинг давления
• Класс ANSI 125, 150, 300, 600
• ДЖИС 10 К, 16 К, 20 К, 30 К, 40 К
• PN1.6, 4.0, 6.4, 10.0 МПа
Завершить соединение
• Фланцевый конец: FF, RF, RJ, LG
Согласно ANSI B16.5, JIS B2201, JB/T79.1, JB/T79.2
• Сварной конец: SW, BW
• Резьбовой конец: Резьбовой, RC, NPT
Материалы
A216 WCB, A216WC6, A352 LCB, A351 CF8, A351, CF8M, A351 CF3M, A351 CF3
Тип капота
• Гладкая крышка (от -17 до 230°C)
• Удлинительная крышка Тип 1 (от -45 до -17°C и от 230 до 566°C)
• Удлинительная крышка, тип 2, криогенная.
Цельнолитой тип (от -100 до -45°C)
Сварной тип (от -196 до -100°C)
• Тип сильфона
Тип привода
Мембранный привод одностороннего действия, поршневой привод пружинного типа, поршневой привод двойного действия
материал мембраны
Нейлон с тканевой прокладкой и этиленпропиленовый каучук
Весенний ассортимент
• от 20 до 100 кПа (от 0.2 до 1.0 кгс/см2)
• от 40 до 200 кПа (от 0.4 до 2.0 кгс/см2)
• от 80 до 240 кПа (от 0.8 до 2.4 кгс/см2)
Давление питания
0.14, 0.16, 0.28, 0.4, 0.5 МПа
Подключение воздуха
Внутренняя резьба Rc1/4 или 1/4 NPT
Температура окружающей среды
-20 В 70 ℃
Действие клапана
• FO: Воздух закрывает (комбинированный привод прямого действия.)
• FC: Воздух открывает (комбинированный привод обратного действия.)
Дополнительные аксессуары
• P/P или I/P позиционер
• Регулятор воздушного фильтра
• Маховик верхнего или бокового монтажа.
• Концевой выключатель
• Соленоидный клапан
• Передатчик движения
• Бустерное реле
• Запорный клапан
• Реле воздушного шлюза
• Другие
Эффективности
Номинальное значение Cv
Характеристики потока
• Равный процент
• Линейный
просачивание
• Металлическое сиденье
Согласно ANSI B16.104, класс II, утечка менее 0.5% от максимальной пропускной способности клапана.
• Мягкое сиденье
Согласно ANSI B16.104, класс VI, утечка менее 0.00001% от максимальной пропускной способности клапана.
Присущая возможность изменения диапазона
• 50:1 (дополнительно 75:1 для полного размера порта)
Ошибка гистерезиса
• Без позиционера: в пределах 3% полной шкалы.
• С позиционером: в пределах 1% полной шкалы.
линейность
Без позиционера: в пределах ±5% полной шкалы
С позиционером: в пределах ±1% полной шкалы
