Описание
Обзор продукта
Резьбовой (винтовой) предохранительный клапан низкого давления – это пружинное предохранительное устройство, предназначенное для сосудов и трубопроводов малого диаметра, работающих под давлением. При превышении заданного давления в системе клапан приоткрывается, выпуская среду, защищая оборудование от избыточного давления. Благодаря компактной конструкции и резьбовому соединению этот клапан подходит для воздуха, пара, воды и других агрессивных сред.
Технические спецификации
-
Тип соединения: Резьбовое (BSP / NPT опционально)
-
Диапазон размера: DN15 – DN25 (1/2″ – 1″)
-
Диапазон давлений: ПН16 – ПН420
-
Применимые СМИ: Воздух, пар, вода, масло и другие агрессивные жидкости
-
Рабочая Температура: От нормальной до высокой температуры (в зависимости от материала)
-
Тип клапана: Низкий подъем, подпружиненный
Области применения
-
Малые сосуды под давлением и резервуары для хранения
-
Системы сжатого воздуха
-
Гидравлические агрегаты высокого давления
-
Промышленное газовое оборудование
-
Химические, нефтехимические и энергетические трубопроводы
Главные преимущества
-
Компактная конструкция с простой установкой и обслуживанием
-
Точное и стабильное открытие с малым подъемом для надежной защиты
-
Резьбовое соединение идеально подходит для применений с малым диаметром и высоким давлением
-
Пружинный механизм обеспечивает стабильную работу
-
Настраиваемое заданное давление в соответствии с конкретными требованиями системы

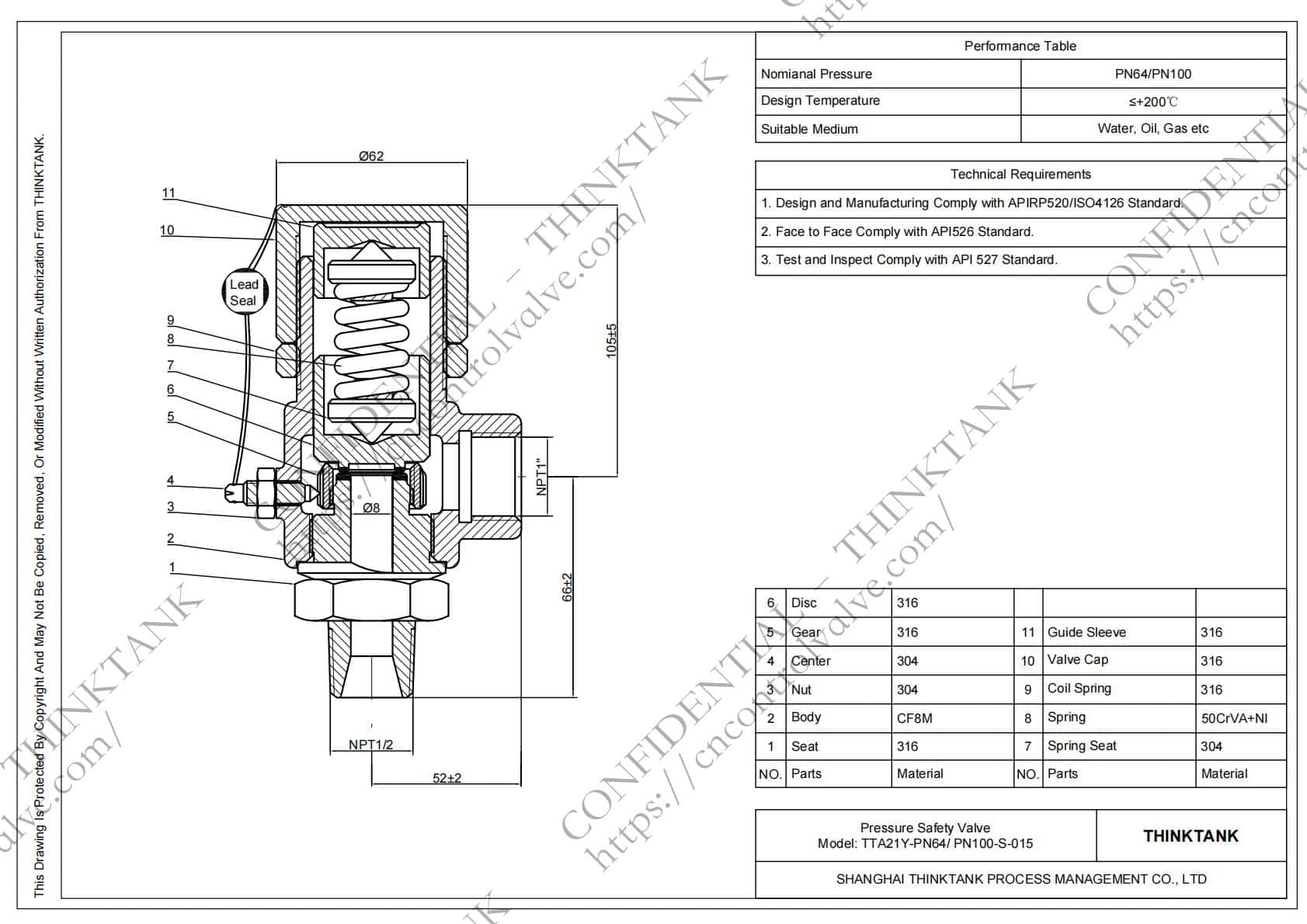

Чертеж резьбового (винтового) предохранительного клапана малого подъема
Предохранительный клапан давления TTA21Y-PN320-S-015
Предохранительный клапан давления TTA21Y-PN64 PN100-S-015
