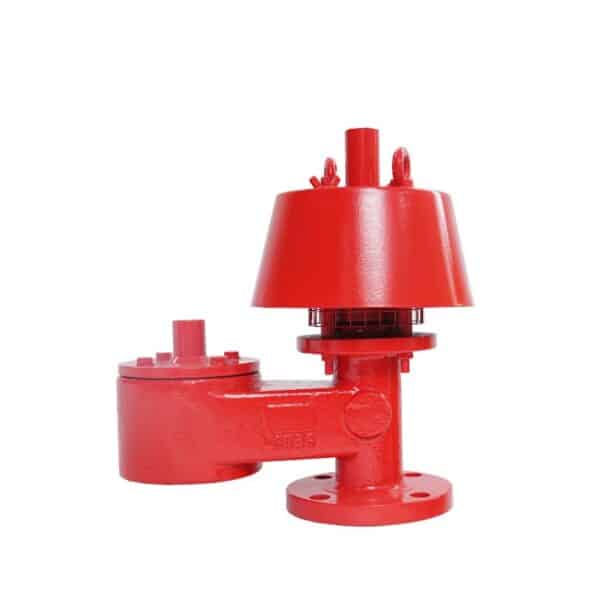

Описание
Предохранительные клапаны давления/вакуума серии 7100/8100 представляют собой предохранительные клапаны давления/вакуума для сброса большого объема резервуаров для хранения, которые позволяют избежать потери резервуаров для хранения из-за избыточного или отрицательного давления и в то же время могут значительно уменьшить потери пара, вызванные за счет «дыхания» резервуаров-хранилищ.
Дыхательный клапан пружинного типа отрицательного давления серии 7112, 8112
Серии 7113, 8113 Дыхательный клапан пружинного типа с положительным давлением
Подпружиненный дыхательный клапан положительного/отрицательного давления серии 7115, 8115
Особенности конструкции предохранительного клапана давления/вакуума
- Размер: 2″ ~12″ (DN50-DN300)
- Выходное отверстие дыхательного клапана серии API7100 такое же, как и входное, что удобно для выбора конечными пользователями.
- Выпускное отверстие дыхательного клапана серии API8100 больше впускного, что позволяет увеличить объем выхлопа.
- Режим дыхания: разряд, атмосфера вдоха.
- Непромокаемый колпачок легко разбирается и устанавливается, поэтому для облегчения осмотра и обслуживания оборудования защитная сетка предотвращает попадание внешнего мусора в дыхательное отверстие.
- В соответствии с потребностями пользователя можно добавить взрывозащищенный пламегаситель, изгиб для вдыхания, куртку, продувочное отверстие, подкладку, осушение и другие функции (необходимо подтвердить перед заказом);
- Стандарт фланца согласно ANSI B16.5, в соответствии с требованиями пользователя можно выбрать серию HG, серию GB, серию SH, серию JIS, серию EN.
Настройка давления предохранительного клапана давления/вакуума модели 7100/8100
| Модель | 7110.8110 | 7112, 8112 | 7113.8113 | 7115.8115 |
| Настройка положительного давления(КП) | 0.2-6.9 | 0.2-6.9 | 6.9-103.4 | 6.9-103.4 |
| Настройка отрицательного давления(КП) | -0.2-4.3 | -4.3 ~ -82 | -0.2–4.3 | -4.3–82 |
Таблица размеров для серий 7110, 7112, 7113, 7115
| Размер | 2″[50] | 3″(80] | 4″1100] | 6″[150] | 8″[200] | 10″[250| | 12 ″ [300] |
| L | 301 | 368 | 416 | 525 | 675 | 824 | 967 |
| Hl | 290 | 352 | 393 | 490 | 622 | 746 | 876 |
| H2 | 394 | 422 | 505 | 636 | 870 | 1030 | 1230 |
Таблица размеров для серий 8110, 8112, 8113, 8115
| Размер | 2″[50] | 3″[80] | 4″[100] | 6″[150] | 8 ″ [200] | 10″[250] | 12″[300] |
| L | 322 | 405 | 473 | 620 | 770 | 912 | 1075 |
| H1 | 335 | 378 | 466 | 613 | 701 | 830 | 956 |
| H2 | 403 | 490 | 615 | 860 | 985 | 1182 | 1225 |
