Описание

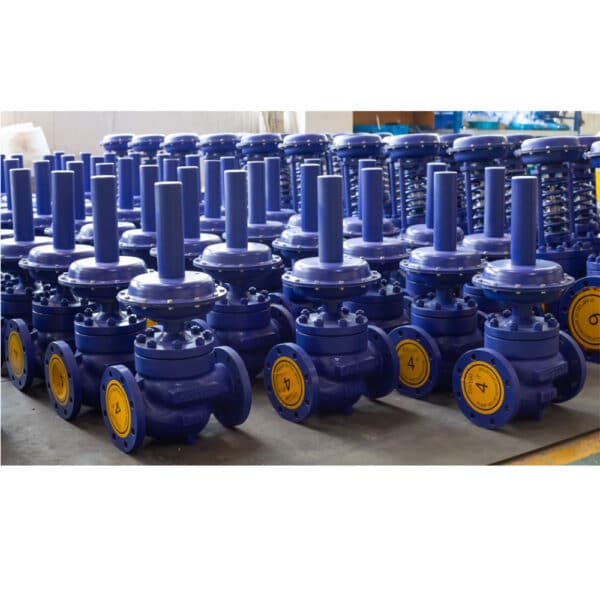

Редукционный клапан типа 2405 представляет собой своего рода микро (дифференциальный) клапан регулирования давления, который не требует внешней энергии. Он использует энергию контролируемой среды в качестве источника питания и приводит в действие привод для управления положением пробки для изменения зоны перехвата, тем самым изменяя перепад давления и расход вверх и вниз по потоку, чтобы добиться стабилизации управления давлением на выходе (управление тип давления на выходе) или давление сброса (тип давления на входе управления). Он обладает такими преимуществами, как чувствительное действие, отличная герметизация, небольшие колебания давления и т. д., и широко используется для контроля микродавления газов в различном промышленном оборудовании.
Технические параметры и характеристики
| Тип отделки | Одноместный (2405S), Двухместный (2405D) |
| Тип действия | Редукционный клапан, контроль давления на выходе (тип B) и предохранительный клапан, контроль давления на входе (тип K) |
| Номинальный диаметр | DN15mm~300mm（ 1/2”~12”） |
| Поток Характеристика | Быстрое открытие |
| Настройка точности | ± 5~10% |
| Рабочая Температура | ≤ 160 ℃ |
| Материал и обработка внутренних частей клапана | Стандартная комбинация материалов. Диапазон температур, диапазон давления и класс утечки показаны в таблице 1 и на рисунке 1. |
| Номинальное давление | Серия PN: PN0.1МПа, 1.0МПа, 1.6МПа Серия классов: Класс 150 |
| Тип соединения | Фланец, приварной, резьбовой① |
| Лицом к лицу | Соответствует стандарту GB12221-2005.① |
| Материал корпуса и капота | ВКБ, WC9, CF8, CF8M② Диапазон температур и давлений для различных материалов указан в приложении 1. |
| Тип привода | Диафрагма, сильфон |
| Покрытие поверхности | Серебристо-серый (эпоксидный). Если корпус клапана изготовлен из нержавеющей стали, корпус не имеет покрытия. |
Внимание①: Тип соединения, межфазное расстояние могут быть изготовлены по стандарту, указанному пользователем;
Внимание②: Материал корпуса клапана и внутренних деталей может быть изготовлен в соответствии со стандартом, указанным пользователем.
